Actualización 22/11/2013: gracias a todos los que votaron por este proyecto en el concurso de microcontrolador! Fue uno de los tres ganadores del primer premio.
Actualización 17/09/2013: gracias a todos los que votaron por este proyecto en el concurso de Arduino (era uno de los diez ganadores del "segundo premio"). Si usted quiere intentar este proyecto con una tira de LED direccionable en vez de una banda analógica, revisa el proyecto arco iris Jar (también un ganador del concurso del Arduino).

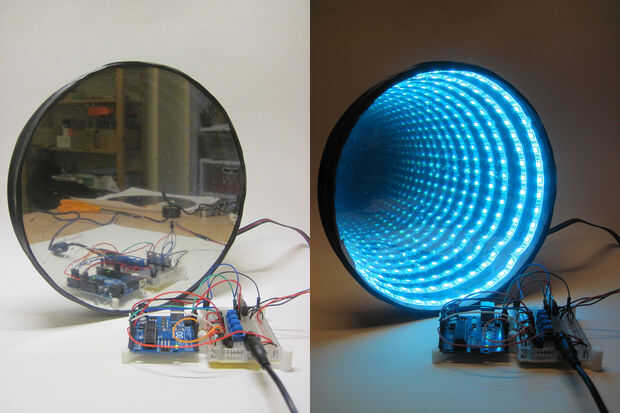

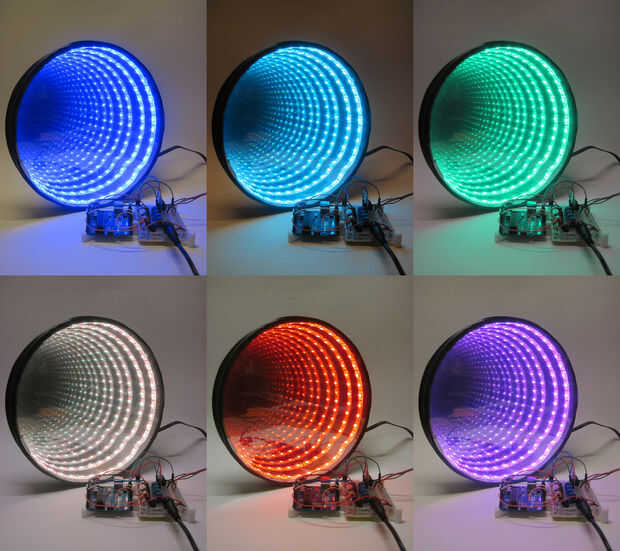

Esta es mi opinión sobre una combinación de dos proyectos clásico: control del RGB LED con un Arduino y un espejo infinito. Es un espejo infinito de LED RGB que permite alternar entre un modo de velocidad ajustable color-se descolora y un directo control donde configurar individualmente el rojo, verde y azul LED los niveles de brillo. La principal inspiración para este proyecto proviene de este infinito espejo Instructable y tutorial de tira de LED RGB de Adafruit, pero hay muchos más recursos de calidad que hay en ambos proyectos.
He hecho mi mejor esfuerzo a este proyecto hacia novatos proporcionando una lista exacta de los materiales que utiliza y el procedimiento exacto que he seguido. Un tema recurrente que he notado en las secciones de comentarios de otros espejos del infinito es la falta de enlaces a partes específicas (por ejemplo, exactamente qué tipo de LEDs o tiras de LED se utilizaron, qué alimentación, dónde comprar los espejos, recinto...). Claramente, si sabes lo que estás haciendo y quiere gastar dinero de más (o menos) para diseñar un espejo ligeramente diferente, puede ajustar sus materiales según sea necesario, usar una placa Arduino diferentes, etc.. Puede saltarse completamente el Arduino y hacer un espejo infinito bastante simple y barato si quieres (a la búsqueda de Instructables para "espejo infinito" y usted encontrará algunos), o se vuelven locos y gastar cientos si no miles de dólares (búsqueda de YouTube para "infinito espejo mesa" y obtendrá la idea).
Por lo tanto, en la lista de materiales. Recuerde que esta es una lista exacta de piezas que he usado, pero poco a poco improvisó las fuentes para este proyecto durante un largo período de tiempo. No sentarse, comparar proveedores (e.g. Adafruit vs Sparkfun) y encontrar el camino más barato absoluto para construir esto. Por lo tanto, no dude en darse una vuelta para reducir el costo (y publicar enlaces en los comentarios si encuentras una versión mejor/más barato de cierta parte!). Cantidades son sólo 1 (uno) a menos que se indique lo contrario, los precios se redondean al dólar más cercano a partir de septiembre de 2013.
Materiales: electrónica
Actualización de febrero de 2016: Un kit con todos los materiales electrónicos para este proyecto ya está disponible en Jameco Electronics. Tenga en cuenta que este juego no no incluyen materiales para la construcción del marco del espejo por lo que todavía necesita los compra por separado (véase abajo). Gano una Comisión en las ventas de este juego como se describe en la parte inferior de esta página.
- Arduino UNO R3 con mini cables de protoboard y puente. Tengo el Getting Started with Arduino Kit de fabricante de vertiente ($65).
- (Opcional): titular de Arduino/protoboard. El fabricante de la vertiente kit no viene con un - 3D imprimí este fresco diseño minimalista encontré en Thingiverse.
- tira de LED RGB 1 metro ($25). Se trata de una tira análogo , que significa que puede controlar el color de la tira toda a la vez. SparkFun también lleva una tira LED digital RGB con LEDs direccionables individualmente (si desea enviar pulsos de luz abajo de la tira uno condujo a la vez, o tiene algún otro patrón), pero es más caro ($45) y tendrá diferente código de Arduino. Ambas bandas pueden cortarse a la longitud para adaptarse a tu espejo.
- Cuatro Potenciómetros de 10 K ($1 cada uno).
- Tres MOSFETs de canal N ($1 cada uno).
- Interruptor de SPDT ($1,50).
- Cable de conexión de 22 AWG (negros), 100 pies ($8). Esto sólo es necesario if pref color-código su V + y conexiones con rojo y negro de la tierra respectivamente. De lo contrario se pueden usar los cables de puente multicolor que vienen con la mayoría de los kits Arduino. 100 pies es también de manera más que usted necesitará para este proyecto, pero nunca puede tener demasiado cable de conexión! Usted puede conseguir una menor 25' rollo de SparkFun.
- Cable de conexión de 22 AWG (rojos), 100 pies ($8). Misma nota como arriba, con el rodillo más pequeño aquí.
- Adaptador del barril jack protoboard ($1).
- Fuente de alimentación de CC de 12V/5A ($25). Este es un gran lugar para ahorrar dinero. La tira del RGB LED que utiliza requiere 12V y según la hoja de datos, dibuja 60mA para cada segmento de 3 LED (la unidad más pequeña de la tira puede ser cortada en). Así que en 60 LED para la tira entera, es un máximo absoluto de 1.2A en el brillo completo. Tenía un cargador de 12V colocación alrededor de algún dispositivo viejo olvidado, pero sólo fue clasificada en 0, 5A y no podía encender la tira entera. Así, siguió adelante y compró una fuente carnosa porque pensé que sería útil para futuros proyectos de todos modos. Adafruit y SparkFun llevan fuentes de 12V más pequeño, más barato (1A y 600mA respectivamente) que podría traje sus necesidades justo final dependiendo del tamaño de su espejo y cuántos LEDs va a utilizar. También podría buscar algo como un viejo cargador de portátil, pero asegúrese de comprobar la tensión de salida y especificaciones actuales (generalmente imprimidos en la etiqueta).
Materiales: Construcción del espejo
Importante: hay tres principales piezas que encajan entre sí para construir esto: el espejo regular, el marco y el espejo unidireccional. En primer lugar, es más fácil si usted puede encontrar una tapa de cartón/papel maché y un espejo regular que se ajuste cómodamente dentro de ella - las compré las piezas no encajan perfectamente, así que tuve que utilizar una solución alternativa (ver paso 6). En segundo lugar, acrílico de corte puede ser un dolor dependiendo de las herramientas disponemos, así que planificar (ver pasos 9 y 10). También es una consideración importante sobre la tira de LED, que no se puede cortar a cualquier longitud - tiene que cortar en múltiplos de segmentos 3-LED, que son apenas tímidos de 2" de largo - por lo que el interior perímetro de su marco de espejo para ser un múltiplo de esa longitud. Así, a ligar a las partes que utilizan para la construcción de mi espejo, pero todavía puede seguir estas instrucciones para construir un espejo de otro tamaño o forma.
- 9" espejo circular de diámetro. Compré este kit de 7 espejos ($14) con la intención de hacer también algunos más pequeños espejos del infinito.
- Kit de 8", 9" y 10" de diámetro alrededor de cajas de papel maché ($9). Importante - compré estas esperando que el espejo 9" diámetro cabrían perfectamente dentro de la tapa 9" o la caja sí mismo (y porque no pude encontrar cajas individuales para la venta en Amazon). No lo hizo. La tapa del 9" era demasiado pequeña, y la caja de 10" era demasiado grande. Por lo tanto, dejé el trabajo de cortar la parte superior de la tapa del 9" y usando el borde. Esto hará sentido si saltar hacia adelante y mirar las fotos en el paso 6. Punto, idealmente debe usar un espejo que encaje perfectamente dentro de una tapa de papel maché o caja.
- 1/8" grueso 12" x 12" hoja de acrílico del molde clara (plexiglás). Disponible en Amazon ($8) y McMaster-Carr ($9). El acrílico es muy fácil de cortar si tienes acceso a un cortador del laser. No, así que intenté usar una sierra de calar (paso 9) y un método de puntuación y snap (paso 10). Ambos funcionaron razonablemente bien pero resultaron en algunos bordes dentados y en retrospectiva habría funcionado mucho mejor para un espejo rectangular en vez de uno redondo. Si usted quiere construir un espejo ligeramente más pequeño, McMaster vende corte círculos de diámetro de 6". No compararlas tanto para círculos de cortados más grandes pero es posible que pueda encontrar.
- Espejo tintado. Yo pedí estas cosas de Amazon ($27) pero esto puede encontrar fácilmente en las ferreterías. Probablemente difícil de encontrar en pequeñas cantidades, así que planea tener sobrado un montón.
- Pintura negra. Tomé una lata de pintura en aerosol negro genérica ($3) en A.C. Moore.
- Opcional: Si desea obtener realmente de lujo, puede pedir un espejo unidireccional de tamaño personalizado, en vez de poner espejo tintado en una pieza de plexiglás. Esto probablemente le dará una mayor calidad óptica en el producto final, pero no veo en él.
Herramientas
- Soldadura de hierro. Tengo esta temperatura variable uno de SparkFun ($45). Usted podría ser capaz de salir sin uno, dependiendo de cómo llega la tira del LED. La página de SparkFun producto dice "Se necesita soldar en sus propios cables.", pero mi tira llegó con todos los cuatro cables ya soldados en. Aún así, empujando los extremos de los cables (trenzados) de una placa puede ser un dolor, por lo que recomiendo soldar en pequeños segmentos de cable de núcleo sólido para hacerlo más fácil.
- Soldadura libre de plomo ($8).
- Peladores de alambre ($5), si no ya tienes un par que puede tira de 22 AWG. Una vez más, puede exprimir por sin ellos si es necesario, pero estoy apostando más gente leyendo esto tiene pelacable.
- Alicates de nariz de aguja mini ($2) si, como yo, eres torpe y odio pequeño Protoboard componentes con los dedos.
- Taladro eléctrico (ver paso 6 - probablemente sólo puede salir con un cuchillo afilado)
- Pegamento estupendo
- Cinta aislante
¿Todo lo que tiene? Tiempo para empezar a construir!
