Controlado por Arduino UV LED PCB exposición caja (4 / 6 paso)

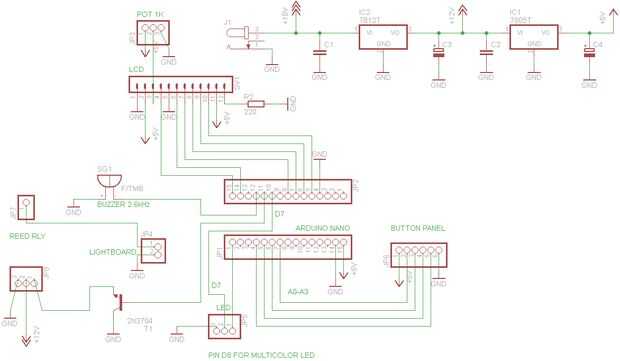

Paso 4: Operación de tablero de Control de tiempo, diagrama esquemático, PCB

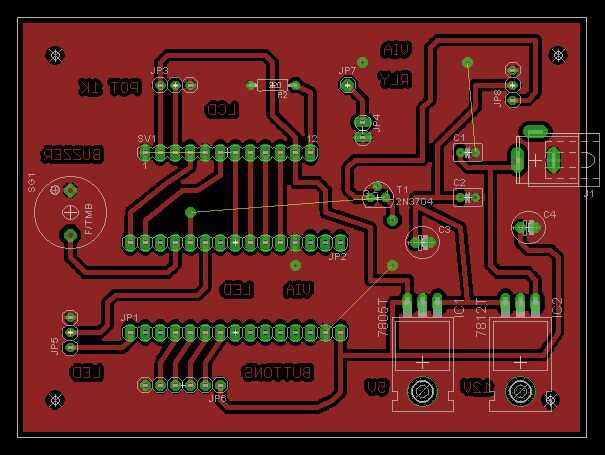

El temporizador PCB era realmente mi primer tema de prueba UV LED en la ventana.  Yo simplemente enciende el tablero ligero durante 2 minutos, 15 segundos con una fuente de banco de 12 voltios para exponer el tablero de control de caja.  Los resultados fueron mucho mejores de lo que nunca esperaba.!

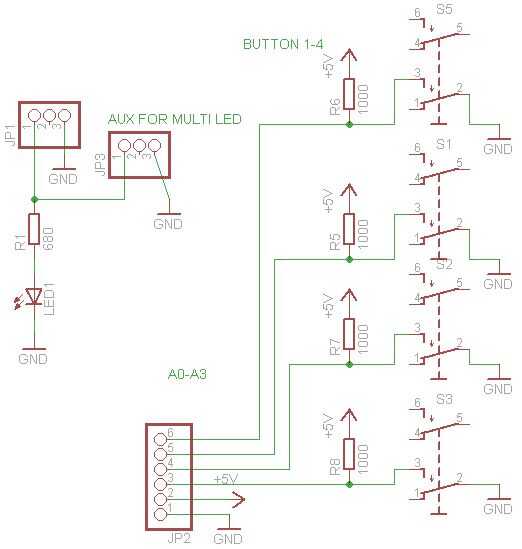

Esquema de tablero de botones

Diseño de cualquier manera este que le parezca.  Opté por una Junta de tira de prototipo simple con botones de presión, resistencias y pines.  Algunos agujeros perforados y montadas en el frente de la caja del proyecto.
