Paso 4: Cableado de las matrices de led
OK, el cableado es simple:

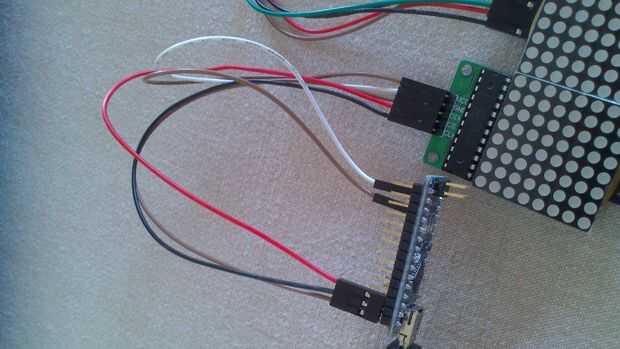

Las clavijas de "entradas" están en el lado izquierdo del módulo cuando el MAX7219 chip está a la izquierda.

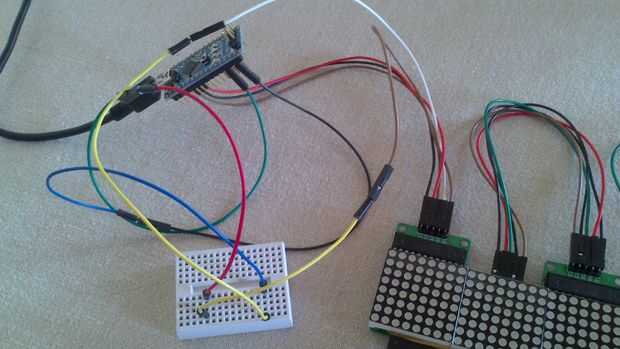

- VCC : en el pin de 5v de arduino. Utilizar la protoboard ya que tendrá más pines de 5v.
- GND : Puerto Gnd de arduino. Una vez más, utilizar el protoboard.
- DIN : pin 12 de arduino (es la señal "datos" del enlace SPI)
- CS : pin 10 (la señal "chip select")
- CLK : pin 11 (la señal de reloj)
Puede poner hasta 8 módulos en serie. En mi caso, tengo 5 de ellos.

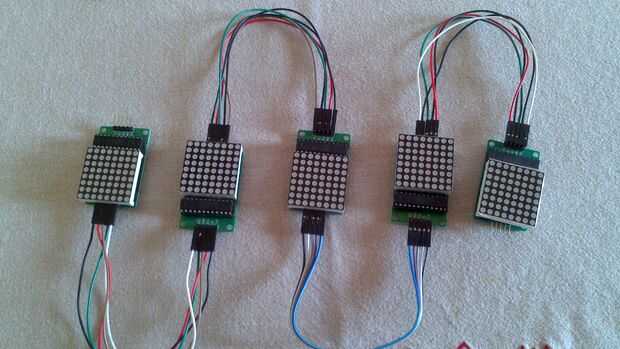

Poner la cabeza de los módulos de la cola, asegúrese de que los pines de entrada del primer módulo en la parte superior (ver las fotos). Conéctelos en serie, como las fotos. Mi Consejo: los módulos de alambre antes de poner las gomas, para evitar errores en el cableado.

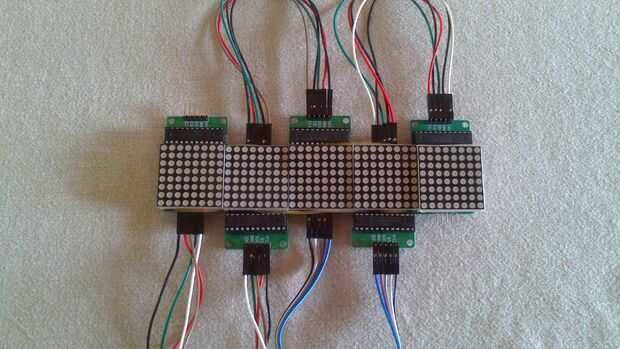

Utilice gomas pequeñas para mantener los módulos juntos.
