Paso 5: Cableado del módulo bluetooth
OK, el módulo bluetooth es también fácil de alambre:
- VCC : pin de 5v de arduino
- GND : conector de tierra
- TX : arduino pin 8
- RX : arduino pin 9
Ojo, el módulo sólo encarga de 3v3 de niveles lógicos en los pines TX y RX. No conecte en un pin de 5v! Use un convertidor de nivel.

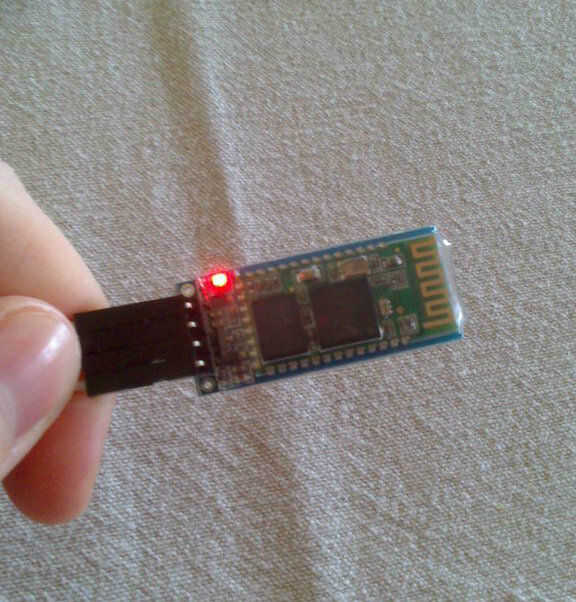

Cuando, un led en el módulo deberá parpadear. De hecho, el led parpadea cuando se inicia el módulo, luego se queda ON cuando el módulo está conectado con el teléfono. Gran para la depuración.
Mi cableado es bastante feo... debido a la falta de cables, que tenía que hacer algo no muy bueno con la protoboard... lo siento...!
