Paso 1: diseño
Me has descubierto recientemente perforada y se bajó inmediatamente en amor con él. Recogí de la Navidad tarjeta incorporada videojuego retro que esmaltado alambre (también conocido como magneto) es ideal para uso en la placa perforada. Siempre he oído que debe tira el alambre con papel de lija. Bradsprojects de usuario recomienda pelar el cable con un pegote de soldadura fundida. He encontrado que incluso esta técnica útil es casi innecesaria. Sólo puede seguir adelante y el alambre de la soldadura sin siquiera eliminar primero. Soldadura absolutamente no se adhieren a la capa de barniz por lo que como ya tienes una buena soldadura conexión sabes el barniz se ha ido. Puede que tarde un poco más de calor para pasar el barniz que si había quitado el cable correctamente. Pero mientras la conexión se ve bien es bueno. Cuanto mayor sea el calibre del cable más calor tarda en quemaduras. Usé el calibre más grande para la tierra y las conexiones de alimentación y menor calibre para todo lo demás. Todos mi alambre esmaltado provenía el número tres del parte del pack de Radio Shack 278-1345.
Es posible que observe que soldó la expansión I/O directamente a la placa perforada. Parece que todo el mundo utiliza sockets para sus ICs sin importar si o no tienen la intención de para nunca cambiar el IC. Aparte de la swap-out la canción y la danza la gente da para el uso de sockets, la otra razón es un temor de calentar demasiado el IC y freírlos. Aquí la cosa, ICs se pretenden soldar. Puede tomar el calor. Verá el ICs cientos todo el tiempo en juntas profesionalmente hechos en toda su electrónica favorita. Todos estos se sueldan sobre el uso de un método de reflujo que se calienta con la forma de IC más de soldar un perno a la vez. Así que no temáis, IC a la placa de la soldadura. Ahorrará espacio y tener una mejor conexión. Y como no permanecen un tiempo ridículamente largo en un perno, la IC estará bien. Perdón por la perorata, pero creo que hay que decir.

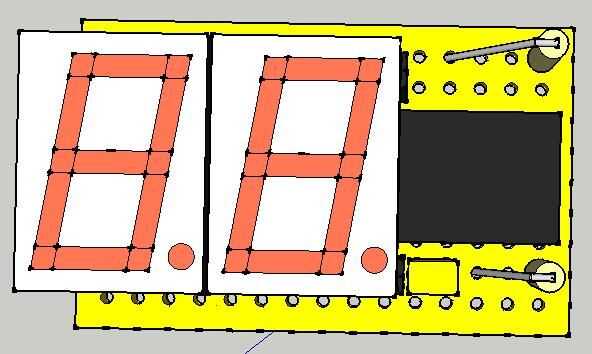

Azotado este proyecto en Google Sketchup porque es muy útil para ver cómo las piezas encajan y Sketchup es tan fácil y divertido para usar. Me alegro de que lo hice porque la imagen de Sketchup es mejor que ninguno de los que tomó con la cámara. Usted notará que cada hoja de datos para cada parte que has visto tiene dimensiones exactas. Hace crear en Sketchup una brisa. Si usted quisiera un Consejo para Sketchup, hacer todo en un x10 escala. Es decir, si la parte es de.3 pulgadas, hacen 3 pulgadas en Sketchup. SketchUp cuenta con un pequeño problema con alambres finos de poco y piezas con dimensiones pequeñas. Haciendo todo en una x10 ayuda de la escala. Usted puede siempre imprimir en un x10 por lo que es el tamaño correcto en un pedazo de papel, algo más me gusta hacer así que puedo conseguir una idea del mundo real del tamaño de la escala. Se adjunta el archivo de Sketchup si su interesado.
