Controlado por ordenador Star (2 / 5 paso)

Paso 2: Paso 2: construcción de la electrónica

Vea el adjuntos diagramas esquemáticos que muestren las siguientes partes:

  1. Fuente de alimentación con un microcontrolador PIC y RS232 interfaz
  2. Registros de desplazamiento
  3. Controladores de salida LED
  4. LEDs en una matriz de 8 por 8

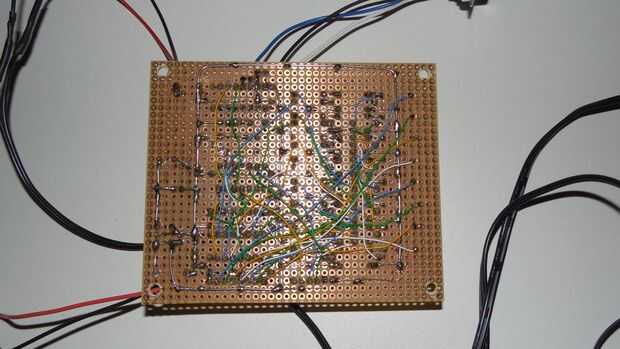

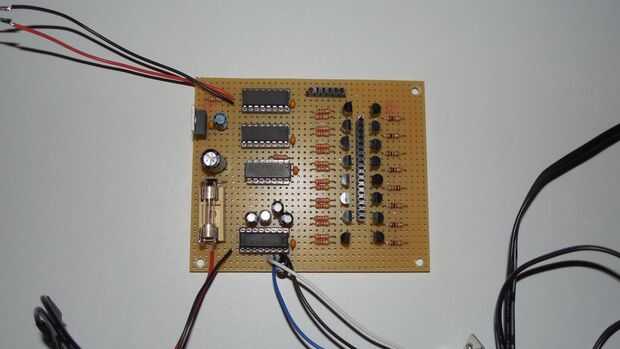

Las tres primeras partes están montadas en un tablero de pan. Los LED están montados en un panel frontal como se describe en el siguiente paso.

LED y tablero de pan están conectados mediante una rúbrica femenina en el tablero de pan y un header macho para la conexión con los LEDs del panel frontal.

Con el archivo adjunto de Intel Hex puede programar el microcontrolador PIC.
