Paso 4: Paso 4: crear el panel posterior con la electrónica

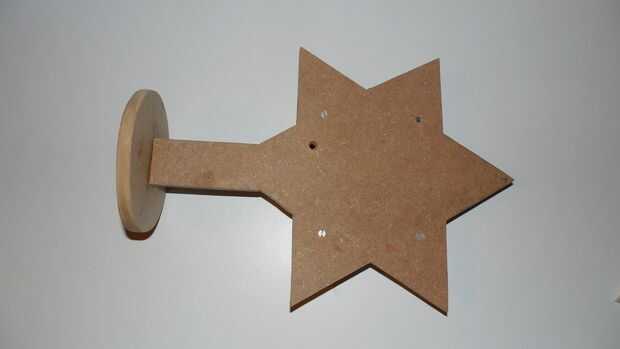

El panel trasero debe ser exactamente igual en tamaño y forma que el panel frontal pero también debe servir de pedestal. Tanto el pie como la parte trasera están hechos de MDF de 8 m.

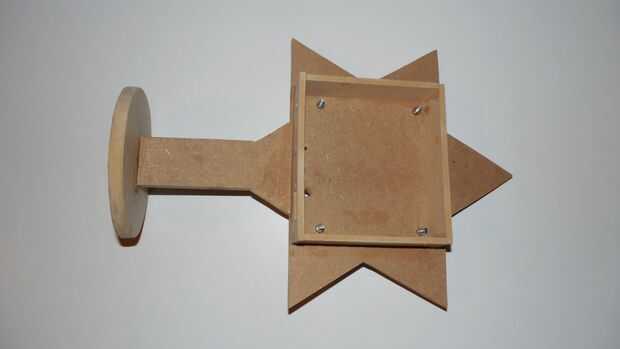

La electrónica se monta en la parte posterior el panel posterior. Se hace una caja de MDF de 4 mm en la que se adapta a la Junta de pan. Un agujero es obligada hacer en el panel posterior para los cables de los LEDs del panel frontal a la parte de atrás del panel posterior.
En el borde inferior de la caja, los agujeros deben hacerse por el cable del adaptador, el amarillo encendido de LED y el conector RS232 D mujer. Después de eso, se puede montar el tablero de pan mediante los tornillos que vienen la parte delantera de la trasera.

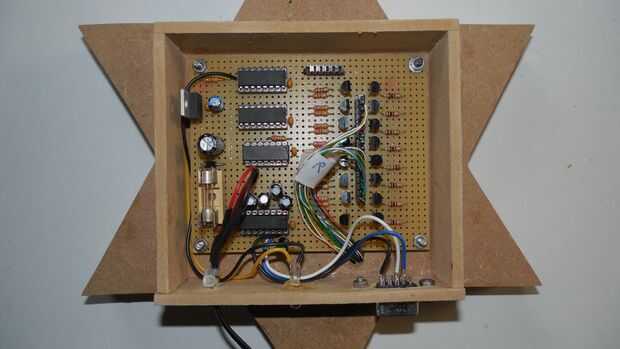

Cuando esté montado el tablero de pan, los cables del panel frontal deben conectarse a la cabecera del hombre que entonces debe estar conectada en la cabecera de la mujer en el tablero de pan. Después de la prueba exitosa de la operación de la estrella, el panel frontal deberá ir pegado al panel posterior, usando la tira pequeña de madera.
La parte posterior de la caja también está hecha de MDF de 4 mm y se pega a la caja después de prueba acertada de la estrella. Usé sólo un pequeño punto de pegamento por cada lado para que pudiera quitar la parte posterior de la caja fácilmente cortando las piezas encoladas con un cuchillo Stanley.

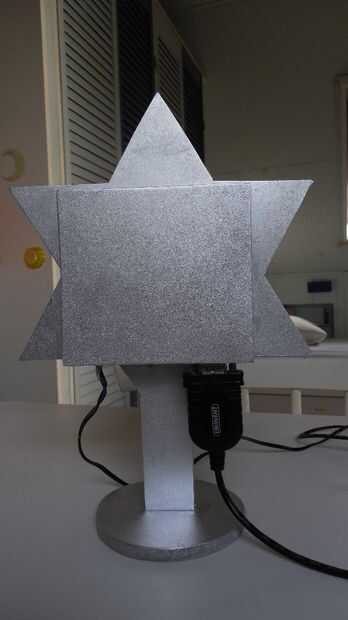

Si todo es pegado y al cabo, el resto de la estrella de la pintura.
