Paso 4: Realizar el circuito
- Configurar el pin a modo de salida.
- Escriba un digital "baja" al perno. Esto significa que ambos lados del capacitor se conecta a tierra y se descarga.
- Configurar el pin a modo de entrada.
- Contar cuánto tiempo tarda el condensador a carga por esperando el pin ir "alta". Esto depende de los valores para el condensador y dos resistencias. Puesto que las resistencias son fijas, un cambio en capacitancia será medible. La distancia de la tierra (su mano) será la variable principal que contribuye a la capacitancia.

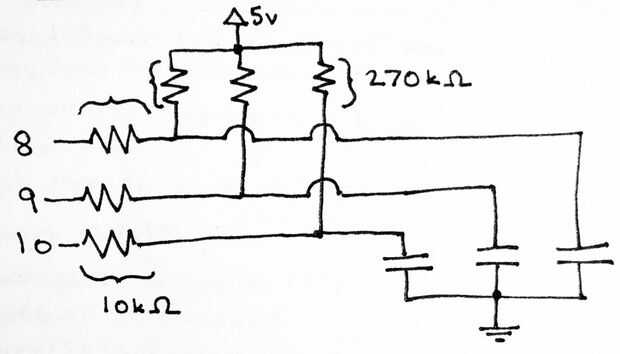

Las resistencias k 270 proporcionan el voltaje para cargar los condensadores. Cuanto menor sea el valor, más rápido te lo cobran. Las resistencias de 10 k afectan la sincronización como bueno, pero es que no entiendo completamente su papel.
Vamos a hacer este circuito en la base de cada cable.

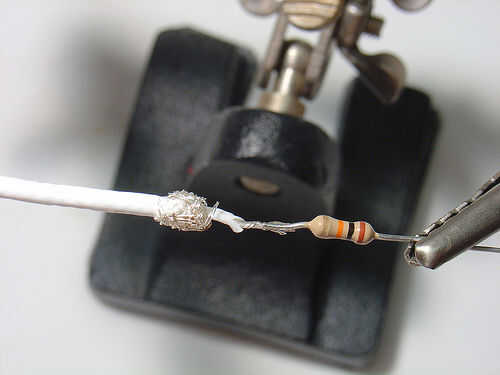

- Suelde la 10 k resistencia hasta el final del cable frente a la pinza

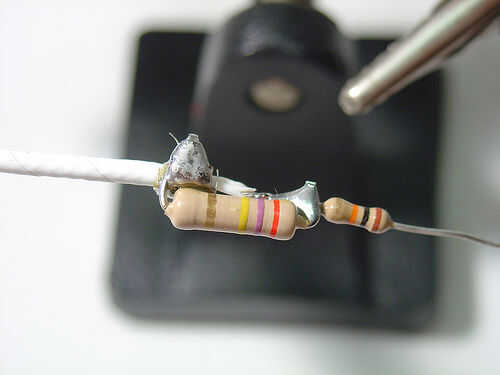

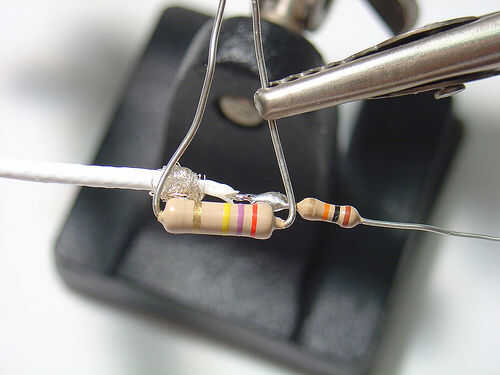

- La soldadura de la resistencia de 270 k entre el protector y el alambre (placa). A proteger el cable con el mismo 5 V que utilizamos para cargar los condensadores
