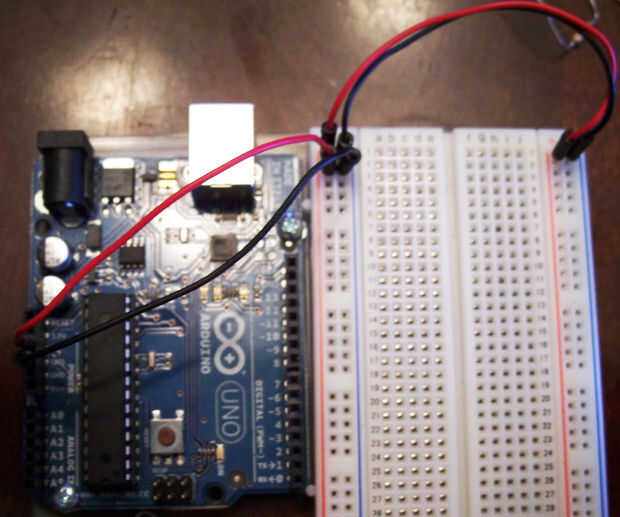

Paso 2: Montar el circuito de disparo

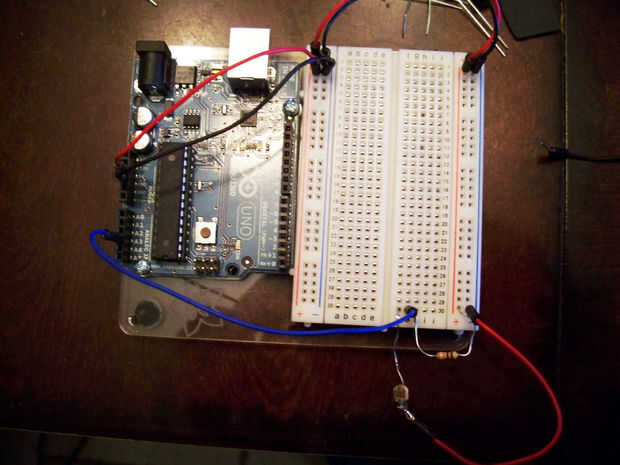

-Fotorresistencia- Sentidos cuando se dispara el flash principal
Empezar por insertar su resistencia k 10 en el carril positivo entonces en un terminal dejando 2 espacios a la izquierda.
En el primer espacio se conectará una línea de datos de entrada analógica 3.
En el terminal izquierdo más lejano en esta franja se introduzca un extremo de la fotorresistencia con el fin de volver al carril negativo.

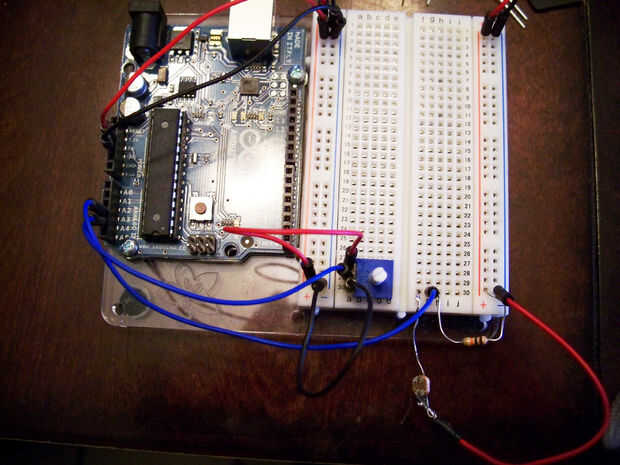

-Potenciómetro- Para ajustar el umbral de la luz que activará el relé
Coloque la olla en el tablero.
Conectar el pin 1 a tu carril positivo.
Pin 2 será una línea de datos que va a la entrada analógica 4.
Conectar el pin 3 de la maceta a tu carril negativo.

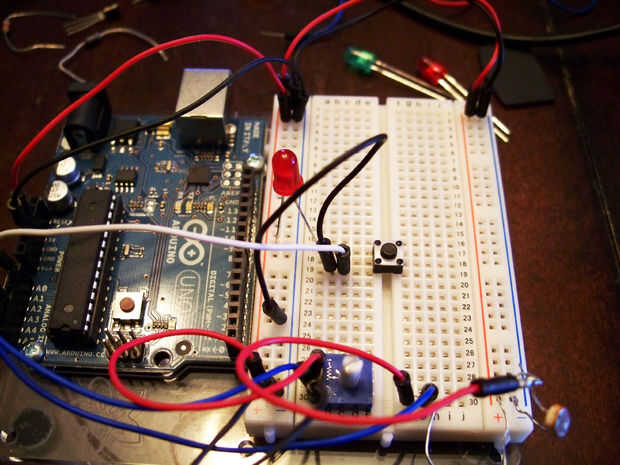

-Pulsador- Para viaje manualmente el esclavo parpadee
Insertar el botón en el tablero.
Inserte el ánodo o polo positivo de uno del rojo LED (la pata más larga) en el carril positivo y el cátodo en línea con el botón.
En el otro extremo el botón de conectar una línea los datos de entrada analógica 1.
Después de la línea de datos que necesitamos para conectar un cable carril negativo.
