Paso 3: Montar el circuito del relé de
-Transistor - Utilizado para el relé del viaje

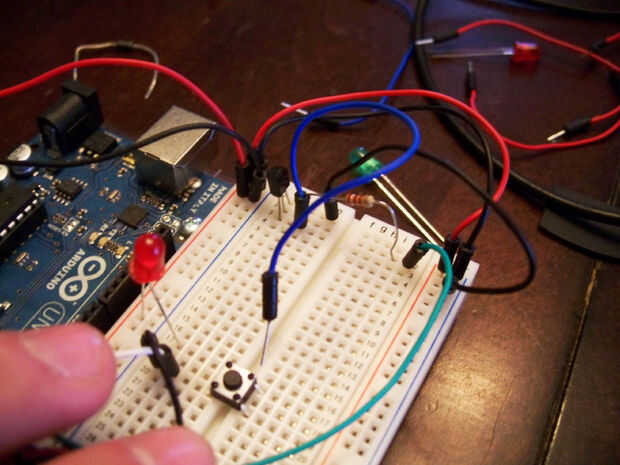

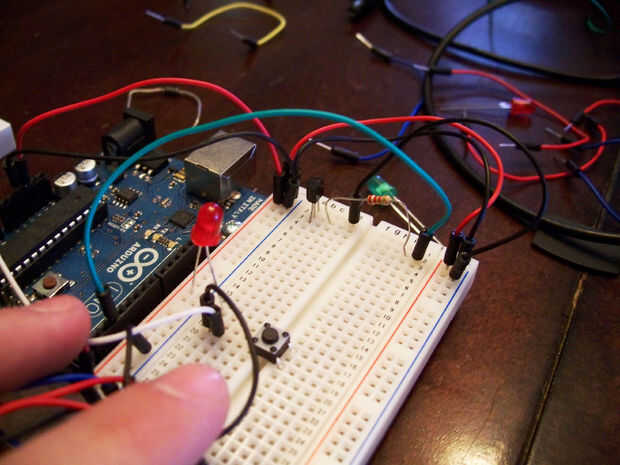

Insertar el transistor en la placa.
En primer lugar conectaremos el emisor al riel negativo.
A continuación conectaremos nuestra resistencia k 2.2 con el conector de la base y luego a digital 2.
Finalmente vamos a conectar el colector a la negativa de nuestra bobina de relé (por ahora sólo tiene que conectar un cable al colector y deje el otro extremo desconectado.
-Relé- Utilizado para disparar los flashes esclavos.

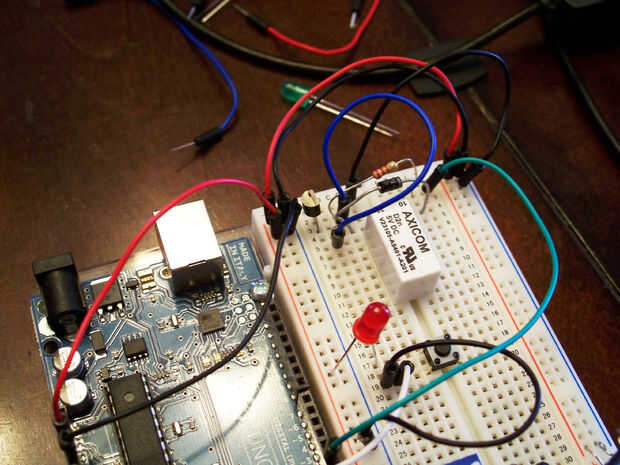

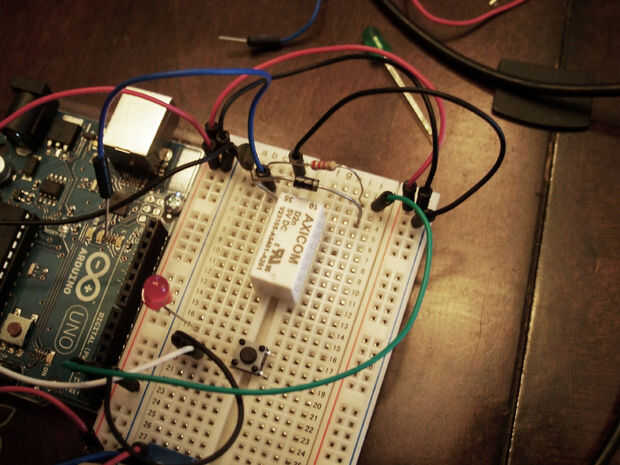

Inserte el relé en el tablero sobre la brecha.

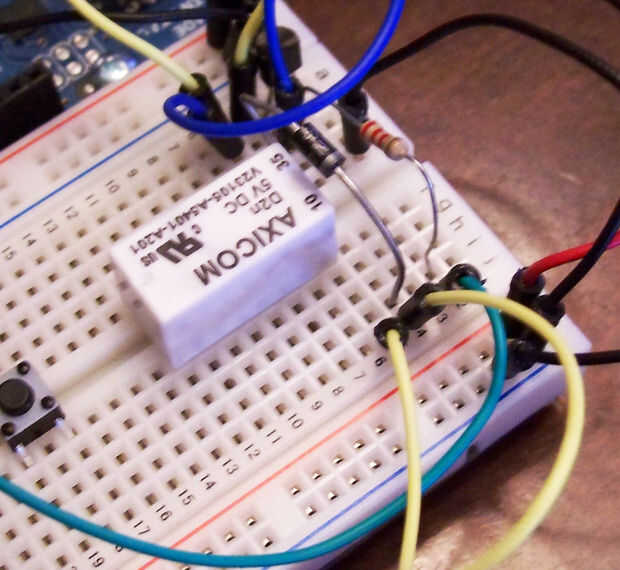

Sobre el relé Inserte el diodo con la banda de plata a la derecha.

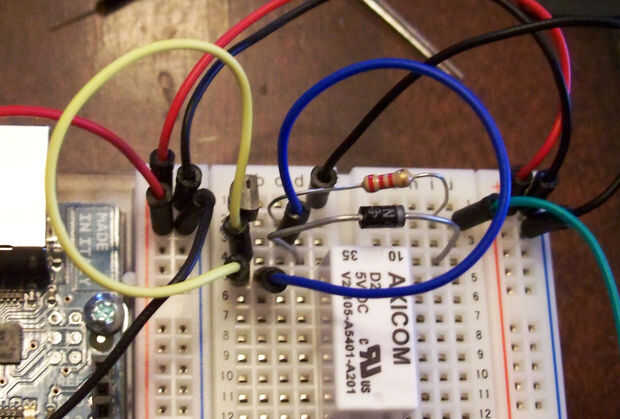

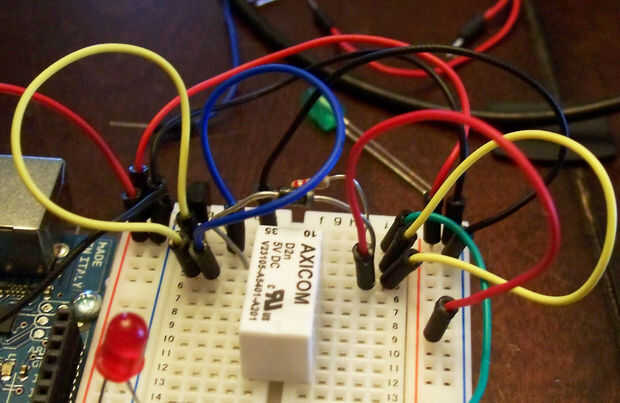

Ahora toma un cable y conecta el diodo a la bobina de ambos lados (cables amarillo en la imagen)
A continuación tome el cable que nos dejó desconectado desde el colector del transistor y enchufe en frente del cable amarillo va al diodo.
En el lado positivo de los relés de bobina (lado derecho) en frente del diodo que también vamos a conectar a nuestro carril positivo.

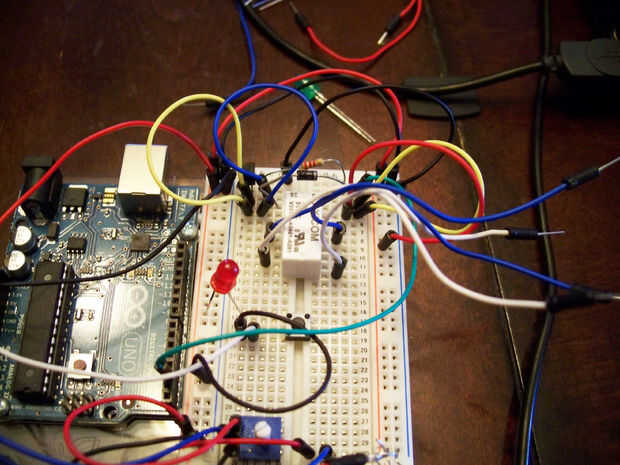

A continuación, conecte un cable común a cada lado de su repetidor (cables azul en la foto) y un cable en cada uno de los contactos normalmente abiertos del relé (cables blancos en la foto). Esto es donde se conectará nuestro flash a más adelante.
