Controlador Arduino DIY (1 / 4 paso)

Paso 1: Lo que usted necesita para la construcción

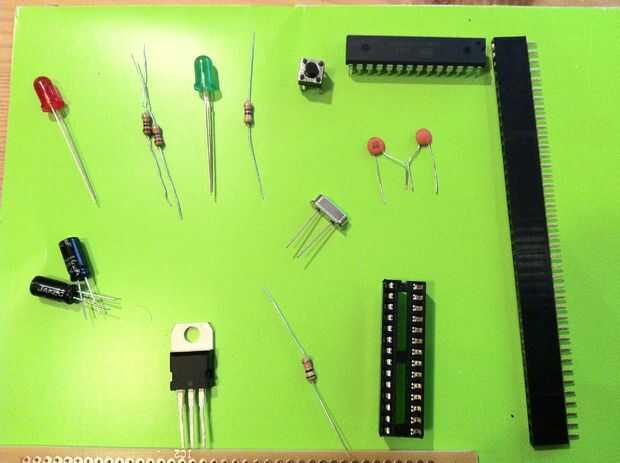

he utilizado las siguientes partes.

1 x Solderboard
1 x 28 pines zócalo para el chip ATmega
1 chip x ATmega 328, precargado con Arduino bootloader
1 x 7805. Regulador de 5V
resistencia de 1 x 10K
1 x LED rojo con resistencias de OHM 2 x 100
1 x LED verde con resistencia 1 x 470 OHM
condensadores de 10uf x 2
2 x 22pf condensadores
interruptor x 1 (reset)
1 x cristal de 16 MHz
Alambre para soldar
PINheaders
