Controlador Arduino DIY (2 / 4 paso)

Paso 2: Fuente de alimentación

Para conectar la alimentación, configurar dos PINheaders. Positivos y negativos.

Son positivo y negativo conectado con un condensador de 10uf.
El cable de negativo de los puntos del condensador a la derecha en la primera foto.

El regulador de 5V está alineado para que el positivo del condensador va a la pierna izquierda del 7805.
El cable negativo va a la pata del media del 7805.

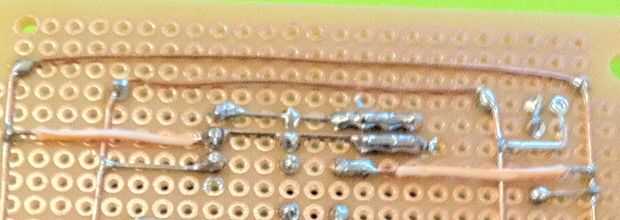

Como se muestra en el cuadro de la parte posterior de la Junta. Hay un cable de tierra y un cable. Esto hace más fácil conectar todo el terreno y positivo conduce más adelante.
