Controlador Arduino lente - sincronizado Zoom/enfoque con el mando clásico de Wii (3 / 11 paso)

Paso 3: Prepare su Arduino (o clon)

Una vez que tienes tu Arduino (o equivalente), el conector Wiichuck, tus servos y conduce y el controlador clásico de Wii, usted está listo para empezar a armar cosas y cargar el código en su Arduino. Aquí está el esquema: cablear el conector Wiichuck y servo conduce para que puedas empezar a probar todo junto (ese paso requiere algunos de soldadura). Una vez que tengas las cosas conectadas, configurar el IDE de Arduino en su computadora, conectar tu Arduino y empezar a cargar las bibliotecas y los ejemplos que necesita. Entonces la diversión comienza.

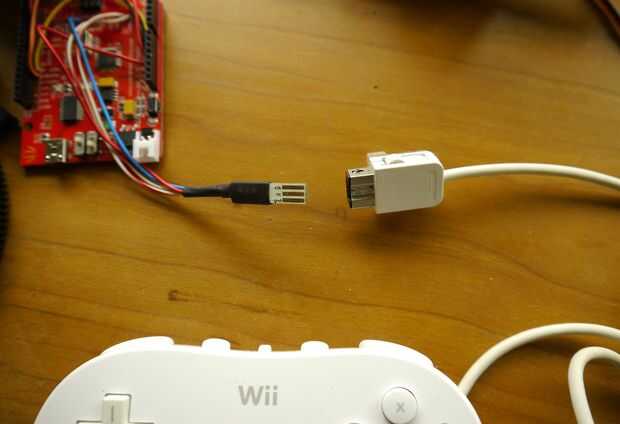

El adaptador WiiChuck del cableado:
Esta parte es bastante fácil, si no haces lo que hice y perder el poco jefe de 4 pernos que viene con él. Sólo la cabecera en lugar de la soldadura, luego conectarlo al Arduino como se muestra en la imagen en el sitio web de FunGizmos. Para conectar el mando clásico, asegúrese de que la muesca en el controlador tapan las líneas con "nc" en el adaptador Wiichuck.

Cableado de los Servos:
Originalmente compré un tablero de regulador del motor porque primero trataron de construir este proyecto con motores paso a paso en lugar de servos (porque pensé que sería más tranquilas, que resultó para ser muy obstinadas). El tablero tiene 2 conectores de servo de hobby, para no tener que hacer ninguna soldadura para conectar mis servos. Pero el proceso es para los de cableado sencillo: sólo tiene que conectar los cables de corriente de ambos servos (negro es negativo, rojo es positivo) a tierra y VCC de la tabla. Tienes varios lugares que usted puede elegir. Luego conecte uno de los cables de señal (amarillo) de un servo al pin 9 y el otro al pin 10. Estas son las clavijas PWM por defecto que proporcionan ancho de pulso de predeterminado salidas de modulación que se requieren a hasta qué punto el servo a.

Una vez que termines con el cableado, puede conectar todo juntos, conectar tu Arduino a tu ordenador mediante el cable USB y comenzar la carga del código.
