Paso 8: Poner junto para una prueba Real

Aquí es donde se pone realmente divertida. Una vez su satisfacción que tienen los servos que se mover en la dirección correcta para tu cámara, no hay ninguna razón para no montar todo una ver cómo trabaja con su cámara y la lente. Puede hacer cajas y agregar switches, conectores de alimentación y luces bastante una vez que todo está funcionando a su satisfacción, pero no hay ningún punto en hacerlo hasta que vea si su configuración es capaz de conducir su lente lo que desea. Lo hice con varias iteraciones de mi proyecto, incluyendo una versión paso a paso que fue un completo desastre y me hizo cambiar de rumbo y cambiar a los servos. La idea es no rápido, antes de que te comprometas demasiado trabajo en un producto final que aún necesita ajuste.

Empezar montando los engranajes de accionamiento servo y los engranajes de la lente. Esto es todo bastante sencillo, pero si encuentras que tu lente del engranaje se desliza en todo (como mina), puede ayudar a saber que puede aumentar el agarre de cualquier cosa con el forro de goma que se pela fácilmente la parte de atrás de un mousepad barato, fino. Lo mismo puede utilizarse también para amortiguar el ruido de los servos. A lo largo de las líneas, añadiendo grasa seguro de plástico a la caja de engranajes servo también puede ayudar a reducir el ruido del servo. Usé grasa de carrete de pesca que se señala como plástico seguro, y realmente calmó mi servo zoom.

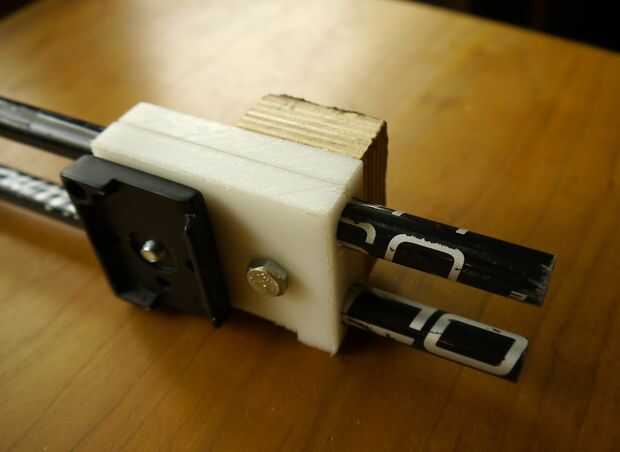

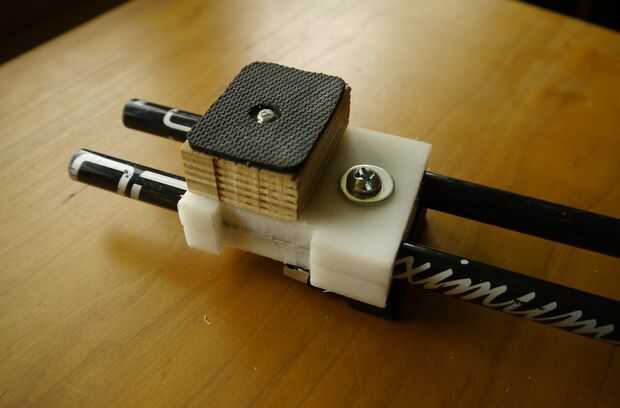

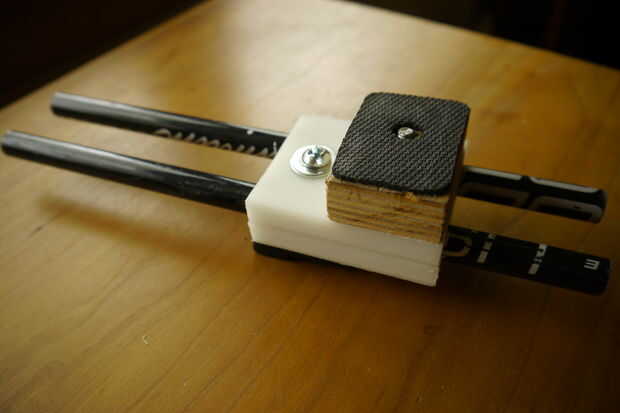

Si no tienes un sistema de riel, usted necesitará manera uno ya sea siguiendo lo que hice (voy a dejar la imagen guía) o encontrar un mejor diseño en la web. Mi plataforma se armó rápidamente para propósitos de prueba, y tengo planeado reemplazar el diseño cobbled-junto con algo más atractivo, rígido y fácil de ajustar. Mis carriles son bastones de esquí de carbono de 1/2 diámetro que traban al dar de buena voluntad por $4 (Goode marca no son cónicos, por lo que trabajaron bien para esto).  El soporte del carril se hace de un 1/2" corte plástico duro grueso tablero que yo trabaje con ella en un ancho de 2-1/2 pulgada por 6" tira larga. Para crear el carril "agujeros" encamina dos 1/4" profundidad por 1/2 ranuras de diámetro con una caja de la base montada en una mesa de fresadora y guiados por una pequeña valla. Ahora deseo había hecho thiis todo más amplio, pero quería mantener estrechas para que pudiera todavía llego a mi puerta de la batería sin desmontar la cámara de los rieles.  I luego cortar la pieza en 2 longitudinalmente, monta un bloque espaciador de madera contrachapada de abedul Báltico a un extremo con algunos tornillos para madera y luego perforó un par de 1,4" agujeros para sujetar la cámara y la placa de liberación rápida Manfrotto.

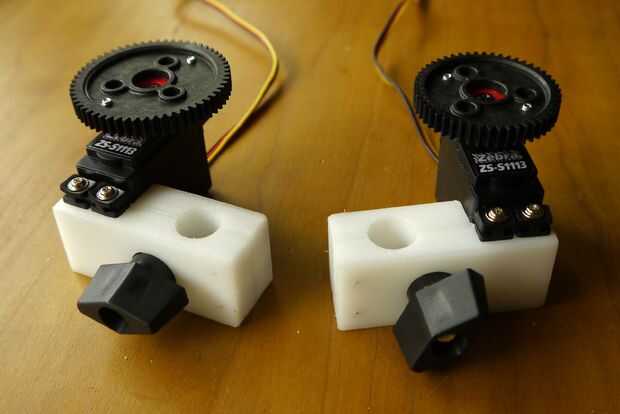

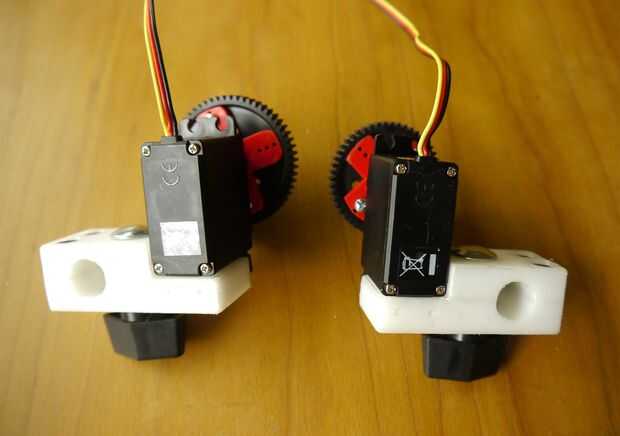

Una vez que tenga una una plataforma de ferrocarril, que puede la moda algunos bloques de montaje de servo para adaptarse a los rieles. También hice mía de algunos retal de tablero de corte plástico duro que yo sobre mi mesa de fresadora. Había atornillada en un extremo junto con unos pequeños tornillos y perforó un 1,4" todo en el otro lado del agujero del carril para sostener un perno de carruaje. Un botón pequeño me permite apretar el bloque de montaje para un ajuste muy ceñido en los rieles. Una vez que todo ajuste OK, taladré orificios pequeños para ajustar el servo tornillos que vinieron con mi servos y sujetan los servos en el lugar de montaje. Tenga en cuenta que con este arreglo el servo solo se fija en el borde delantero, así que ten cuidado donde ejerza presión al montaje del servo y bloque de montaje en los rieles.
