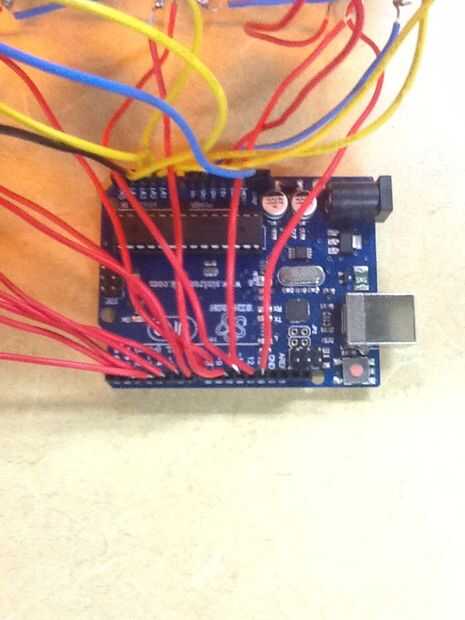

Paso 4: conexiones
DIGITAL
Los cables que son los cables de datos en los botones de arcade entrará en los pines digitales. Estos cables deben ir en los pasadores de cómo están alineados. Por ejemplo, si yo estaba conectando el cable de datos para un botón arcade para pin DIGITAL 5, el cable de datos para el botón arcade junto a él iría en pin DIGITAL 6.
ANÁLOGO EN
Los cables que son los cables de datos en los potenciómetros entrará en los pasadores en analógico. Estos cables deben ir en los pasadores de cómo están alineados. Por ejemplo, si yo estaba conectando la olla derecha inferior al pin analógico en 0, el cable de datos para la parte superior derecha iría pot en el pin analógico en 1.
5V
El cable libre que está conectado el potenciómetro pot entra al pin de 5V de Arduino.
TOMA DE TIERRA
El cable libre que está conectado al botón arcade entra el pin GND de Arduino. El cable libre que está conectado el potenciómetro deslizante entra el pin GND de Arduino.
