Controlador Arduino personalizado MIDI (5 / 14 paso)

Paso 5: Soldadura y montaje

Potenciómetros y faders de

1. Corte uno rojo y un cable negro, el tiempo suficiente para que se pueden conectar 4 potenciómetros a Arduino.

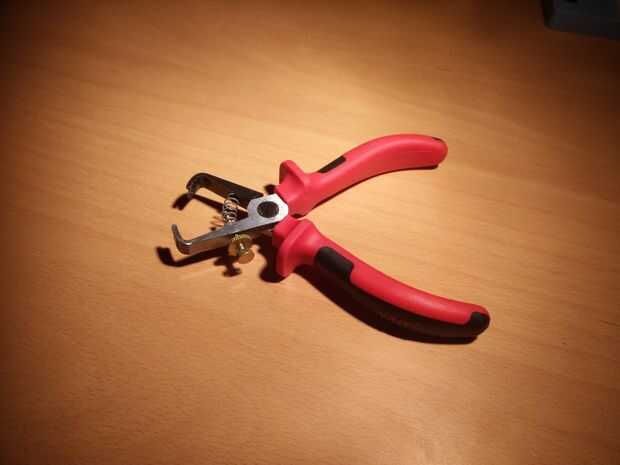

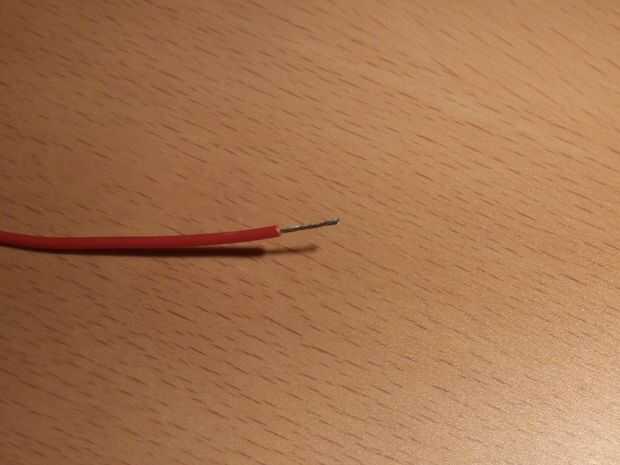

2. Utilice un alicate para pelar el aislamiento en ambos extremos.

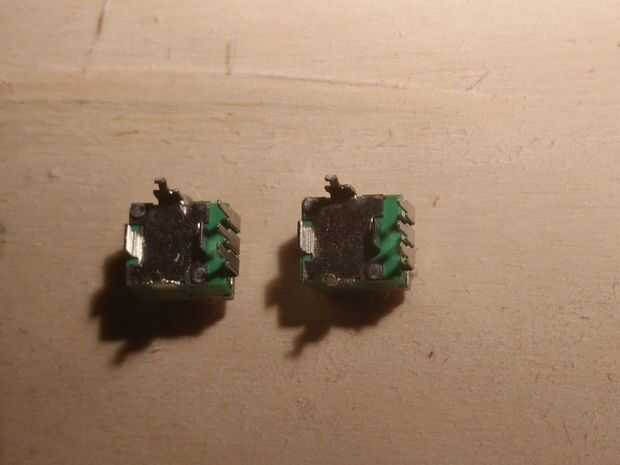

3. Coloque el potenciómetro al revés en los agujeros que ha perforado.

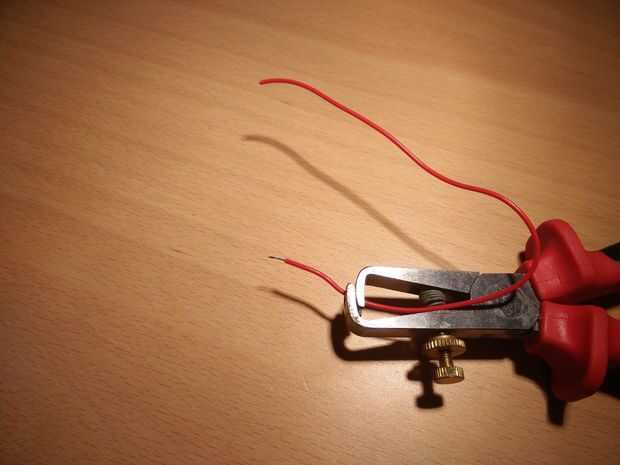

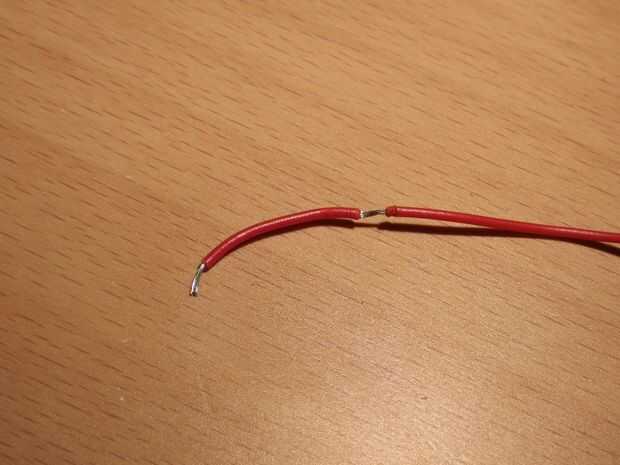

4. Utilice un alicate para cortar a través del aislamiento y crear un lugar con alambre desnudo, a la misma distancia que la distancia entre los potenciómetros.

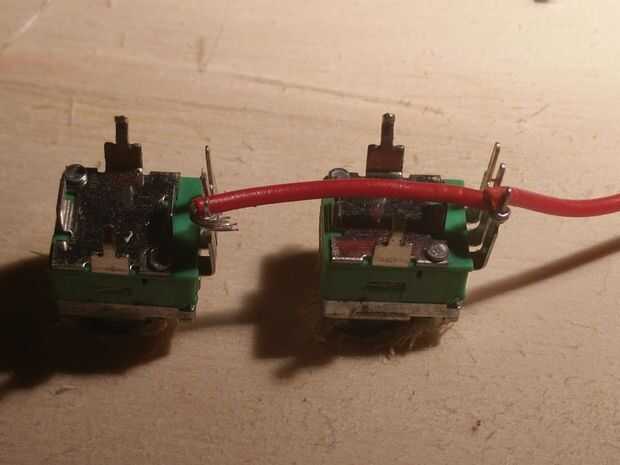

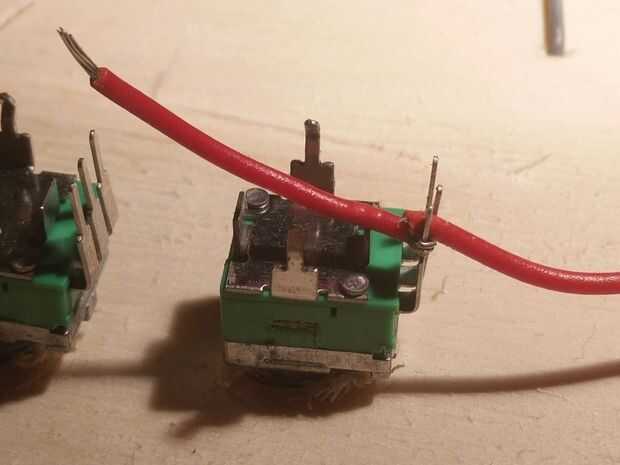

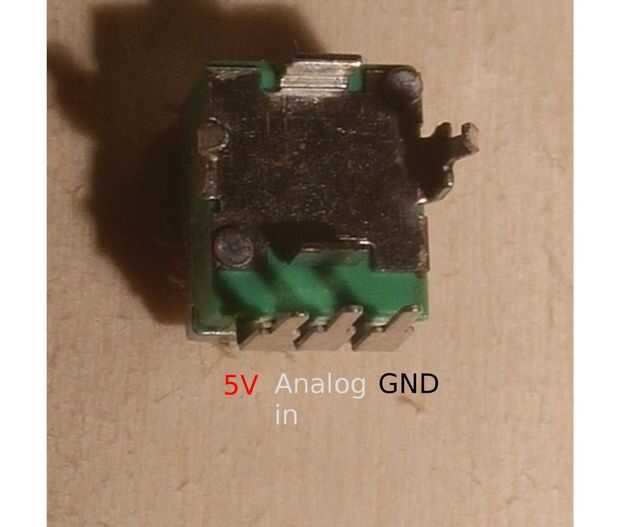

5. Gire este pedazo de alambre desnudo alrededor de una de las patillas del segundo potenciómetro y soldar en su lugar. Hacer esto de tal manera que el limpiaparabrisas se conecta a la clavija con el cable rojo al girar el eje a la derecha (ver imagen 6).
6. Soldar el extremo del alambre al primer potenciómetro.
7. Repita los pasos 4 y 5 para todos los otros potenciómetros en esta línea (4 en mi caso).
8. Repita los pasos 2-7 para el cable negro.
9. Tomar otro 4 cables y tira del aislamiento.
10. Soldar un extremo al pin centro de uno de los potenciómetros.

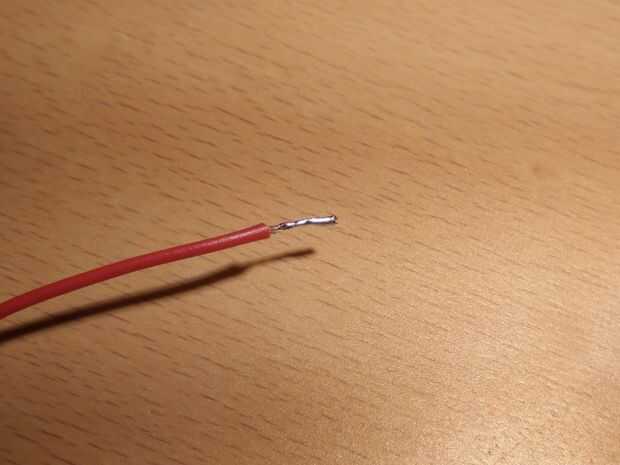

11. Añadir alguna soldadura en el otro extremo. Esto hará que el alambre más grueso y más fuerte y más fácil de enchufe en las cabeceras de la Arduino. (ver última foto)
12. Repita estos 11 pasos para cada potenciómetro o fader que tienes.

! Asegúrese de que usted corte los cables lo suficientemente largos. Los cables más largos son más fáciles de enchufe en el Arduino.

Botones e interruptores

1. Tome un pedazo negro de alambre y la tira fuera el aislante de ambos extremos.
2. La misma técnica que se describe arriba, para conectar todos los argumentos juntos (pasador central del interruptor de palanca, o una de las dos patillas de un botón).
3. Tome otro trozo de alambre y tira fuera el aislante de ambos extremos.
4. La soldadura de un extremo a un segundo perno del interruptor.
5. Añadir alguna soldadura en el otro extremo al enchufe en la cabecera de la Arduino.

LED

1. Solde un resistor en serie con el LED a la patilla larga (cara redondeada) de 330Ω *.
2. Un cable rojo al otro extremo de la resistencia de la soldadura. Este es el + 5V.
3. Soldar un cable negro a la pata corta del LED (el lado plano).
4. Añadir alguna soldadura en el otro extremo del cable negro, al enchufe en la cabecera de la Arduino.

(*) No importa donde pones la resistencia, como la polaridad del LED.

! Siempre utilizar un resistor en serie con el LED, de lo contrario, hay sólo dos maneras que esto puede ir: 1. se fríe el LED; 2. freír tu Arduino!

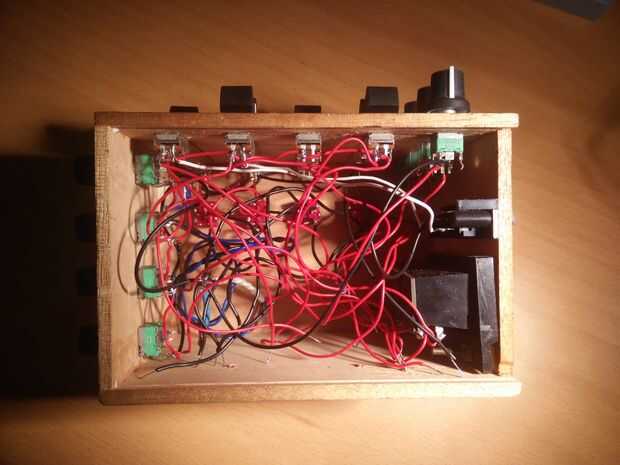

Montar a todo

Utilice las tuercas y los tornillos para montar todo en su caja. Si un LED no se queda en su lugar, usted podría agregar poco de pegamento.

He utilizado dos trozos de cinta de doble cara para mantener el Arduino en el lugar, y he hecho un pequeño agujero en el panel trasero para el cable USB.

Conectar todo

Bastante sencillo:

1. Conectar todos los motivos y añadir un trocito de alambre negro para conectar a tierra de Arduino. También podría vincularlos en una cadena.
2. Conecte todos los + 5V juntos y añadir un pequeño trozo de cable rojo para conectar a la Arduino + 5V. También podría vincularlos en una cadena.
3. Conecte todos los otros cables con el conector apropiado de Arduino. Potenciómetros y faders de ir a entradas analógicas **, e interruptores ir a entradas digitales. LEDs ir a una salida digital.

(**) En el Leonardo, entradas analógicas A6-A11 se encuentran en la cabecera digital. Están marcadas con un punto blanco, y sus números están escritos en la parte posterior de la Junta.
