Controlador Bluetooth PS2 (2 / 10 paso)

Paso 2: Te necesitamos

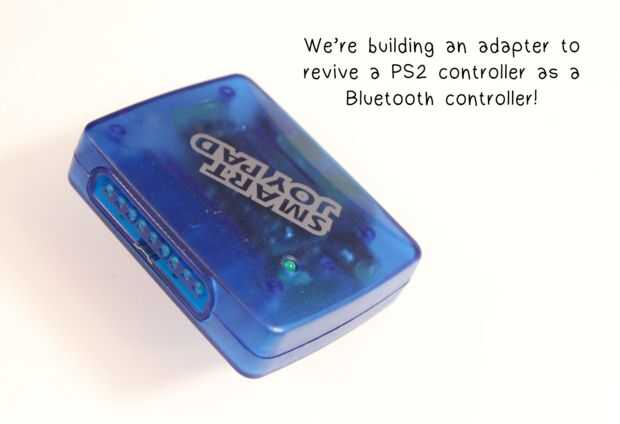

Usaremos un Arduino Nano para recibir señales de control de PS2 desde un puerto de controlador de PS2.

Luego estas señales se traducen a señales Bluetooth HID, que son enviadas a nuestro módulo Bluetooth HID.

El módulo Bluetooth va a utilizar es un HC-05 con firmware HID RN-42 (ver mi otra Instructable sobre como flashear un firmware HID en el HC-05).

Otros módulos HID como el RN-42 HID, HID BlueSMiRF, o BlueFruit EZKey puede utilizarse así.

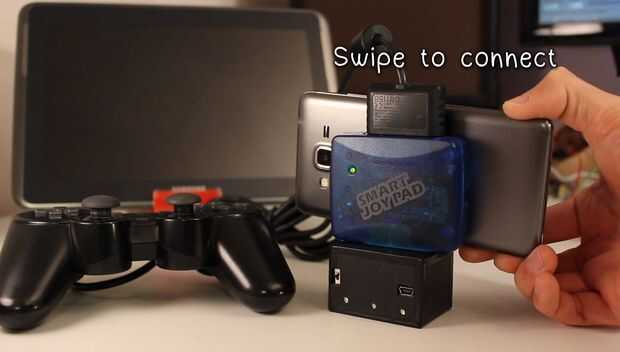

También se va añadiendo una etiqueta NFC dentro del adaptador para habilitar el "tap a la par" con un NFC habilitado dispositivos móviles.

Aquí está una lista completa de las piezas que necesita:

  • Arduino Nano
  • HC05 (con firmware HID) o alternativo módulo Bluetooth HID
  • Puerto USB (para recibir energía desde el cubo de energía), o fuente de alimentación externa alternativa
  • PS2 puerto para controlador (véase donde rescatado mina abajo)
  • LED
  • Resistencias: 1k, 10 k, 100k, 200 k ohmios
  • Etiquetas escritura NFC
  • Caso para caber todos los componentes
