Controlador Bluetooth PS2 (5 / 10 paso)

Paso 5: Configurar el módulo Bluetooth

Tendremos que configurar el módulo Bluetooth como un gamepad HID usando la Arduino Nano. Para firmware RN42 basados en módulos Bluetooth HID, aquí están los pasos a seguir (refiérase al manual del fabricante para cualquier otro firmware):

Descargar y cargar el siguiente programa en el Arduino:

https://github.com/evankale/RN42Config

Este programa establece un canal de comunicación serial de software en las patillas digitales D2 y D3 con una velocidad en baudios de 9600.

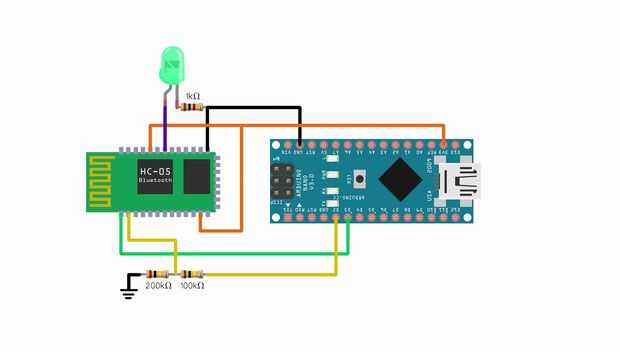

Después de que el programa ha sido cargado, siga el diagrama para conectar el módulo de Bluetooth con el Arduino.

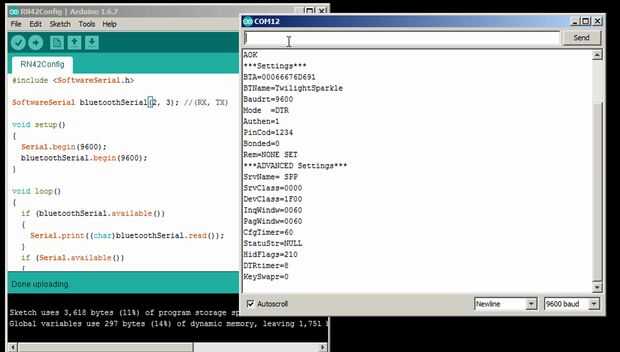

Luego conectar el Arduino al ordenador y escriba los comandos siguientes en el monitor serial:

  • $$$ (pone el módulo Bluetooth en el modo de comando; el LED parpadeara rapidamente en este modo)
  • SF,1 (configuración de fábrica)
  • S~,6 (modo HID)
  • SN, <nombre > (establece el nombre del dispositivo en <nombre >)
  • SH, 0210 (establece el tipo de dispositivo a un dispositivo gamepad)
  • SU, 96 (establece baudios por defecto 9600)
  • R,1 (reiniciar el módulo Bluetooth)
