Controlador de Adil, regulador sin hilos basados en Arduino (5 / 6 paso)

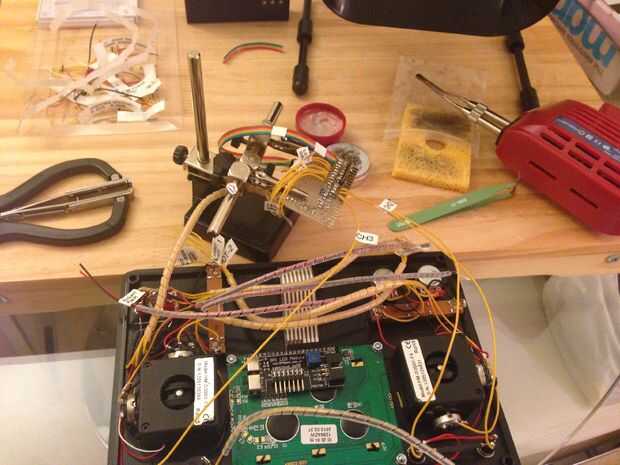

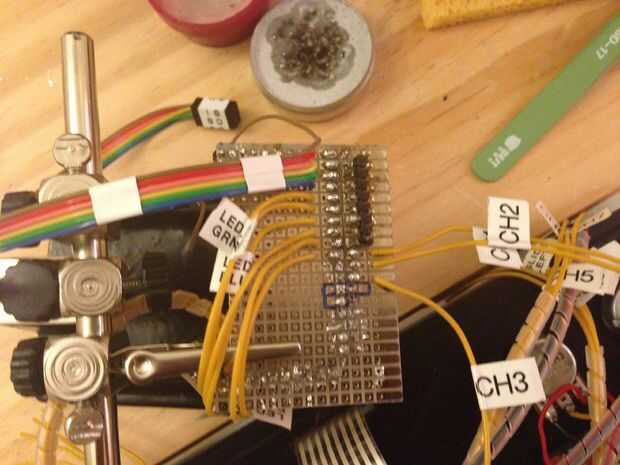

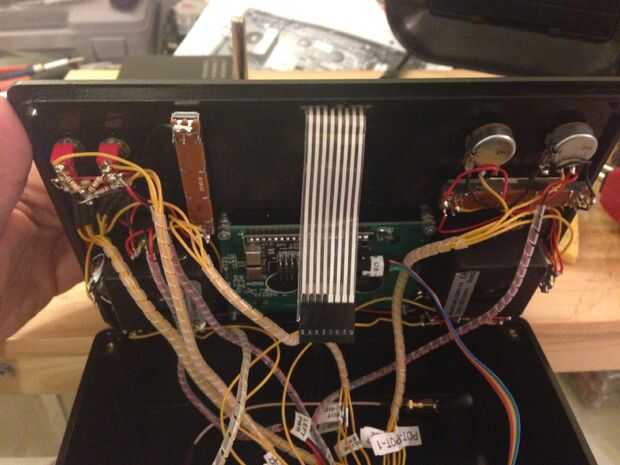

Paso 5: Soldadura, cableado y terminando

Este es el paso final, que requiere mucho de la paciencia.
Desafortunadamente no tengo suficientes fotos aquí. Todas esta imágenes de paso perdí de mi cámara cuando me transfieren a mi portátil.
Voy a añadir algunos esquemas y diagramas para este paso, junto con algunas fotos de internet. En esperanza para ayudarle a través de este paso.

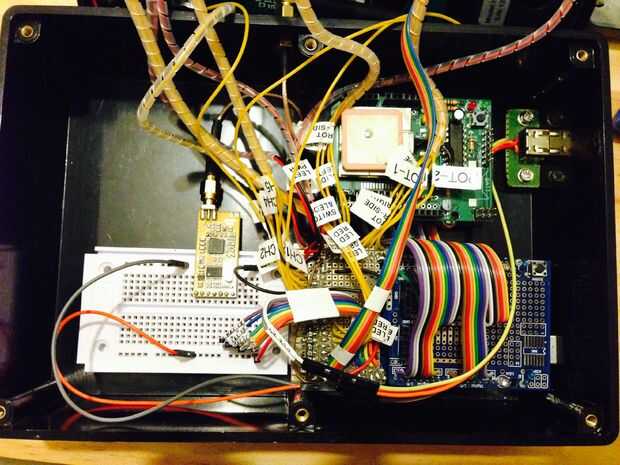

Sin embargo, en este paso, me las arreglé para utilizan los pernos traseros en la placa Arduino Mega. Esto me permitirá añadir cualquier escudo Arduino Uno a este proyecto. Por ejemplo el GPS escudo como puede sido visto en la última foto.
Voy a usar este escudo GPS soporte con otro proyecto (Notas: el quadcopter autoguiados hacia el blanco modo de sistema).
