Paso 3: Caja proyecto
![]()
![]()

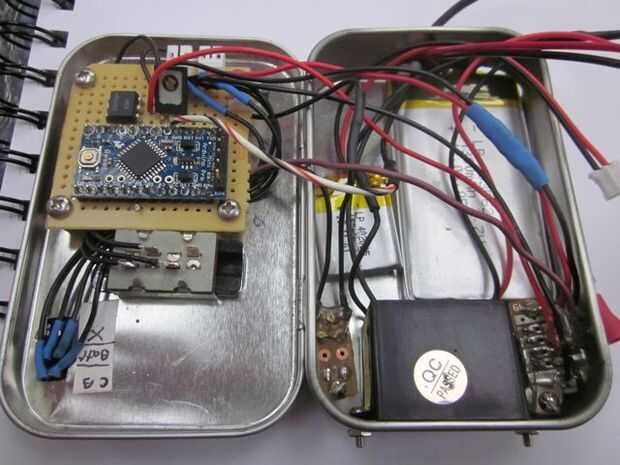

I kludged esta cosa en una caja de tamaño lata Altoids y casi lo consiguió todo en allí. El Arduino pro mini y componentes de circuito fueron soldados a donut perfboard, que tuvo lugar sobre la superficie metálica de la tapa con separadores. El inversor fue unido a la parte inferior y las dos baterías solo ajuste (en realidad tuvo que hacer un pequeño agujero en la parte inferior de la lata de curvas para permitir que el borde más angular, rectangular de la batería (el cable) más grande para caber. Quería dejar las cabeceras en la Junta pro mini para que puedo cambiar el código y añadir funciones si es necesario. Para asegurarse de que los pasadores FTDI, que pegan hacia arriba de la Junta (y cuando se cerró la lata, recto hasta el fondo de la bandeja donde se colocan las pilas), no perfore la batería Lipo, corté un poco más corto pero todavía lo suficientemente largos para permitir el FTDI básica de Sparkfun para hacer buenas conexiones. Inicialmente, tenía el interruptor momentáneo que se utiliza para la selección de menú junto al inversor. Esto fue un error porque el emf desde el escenario del circuito activa el menú para avanzar cuando hubo rápidos ciclos de el cable de encendido/apagado (en modo de audio o centelleo rápido). Intentó varias formas de corregir esta (resistencia de pullup interna, mantener los cables cortos como sea posible, etc.) y por último utiliza mi blindado cable de un enchufe de audio va directamente de la lata con el interruptor en el extremo. Rediseño de esto totalmente para mantener la distancia y el blindaje posible entre las dos etapas.

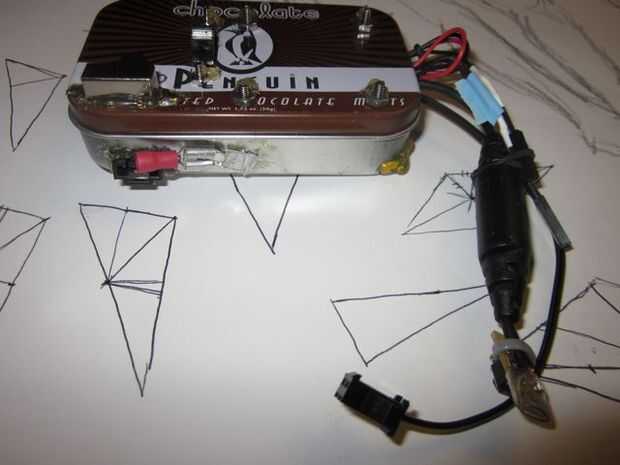

También pasó dos cables que se conecta a tierra de cada batería y usar éstos junto con la conexión positiva con el mic y una segunda conexión positiva en la última posición del JP5_MIC (que es realmente un conector de 4 cables, 3 para el mic y el extra a la posición de la batería de el). Esta manera, puedo cargar las baterías sin necesidad de abrir el recinto.
