Paso 2: Cableado hasta la exhibición de segmento 7
Después de un poco de investigación, he encontrado algún código de ejemplo para un display de 7 segmentos aquí. Tomando una mirada más cercana en el primer ejemplo, noté que cada segmento de la pantalla necesita ser conectado a un pin secuencial en el Arduino. En el caso del ejemplo, pines 2-9 con el pin 2 está el "punto" en la pantalla.
Tenga en cuenta que el pinout de cada pantalla es diferente y puede diferir de la pantalla que utiliza (de Radioshack), asegúrese de prestar atención a su hoja de datos.
Instrucciones:

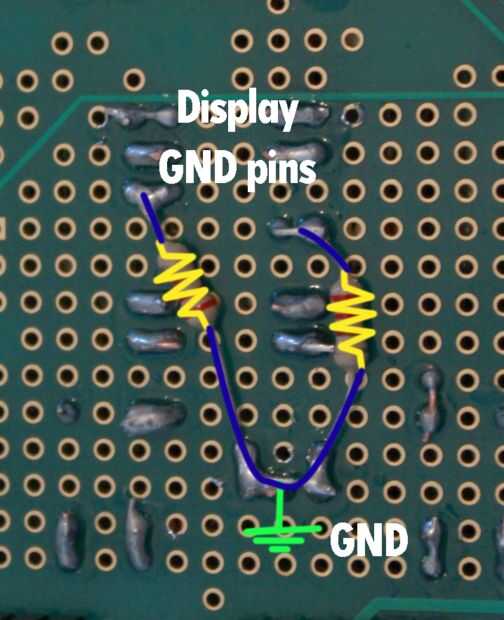

-Alambre ambos pernos de la tierra de la pantalla a GND de Arduino con un 220 Ohmios resistencias
-Las clavijas de la pantalla de alambre a los pines de Arduino secuenciales. En mi caso utilicé alfileres 3-9
-Cable de la patilla "dot" a Arduino. Para mí, pin 2
