Paso 4: Cableado control de obturador
Info:
Después de leer a través de rickadam instructable en lapso de tiempo, basé mi circuito de su diseño.

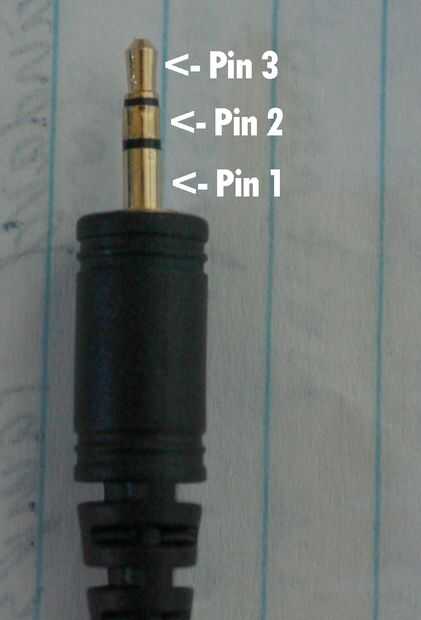

Una cámara réflex digital utiliza a un conector RCA de 3/32 para interfaz con este circuito, pero esto podría ser fácilmente adaptado a cualquier cámara

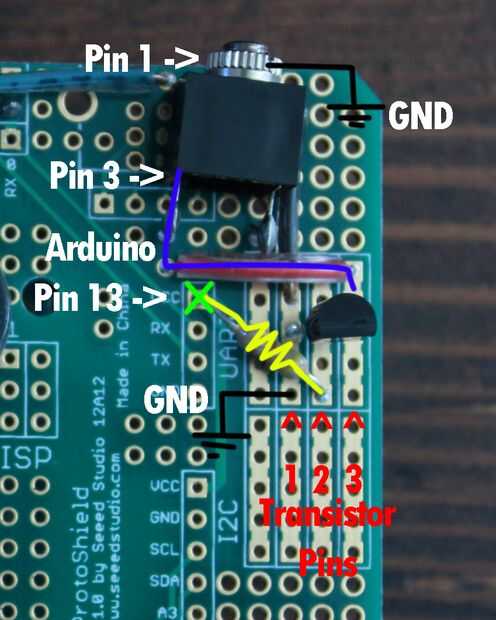

Instrucciones:
-Cable de la patilla 1 del phono jack para Ardunio GND
-Cable del pin de transistor NPN 1 a GND de Arduino
-Resistor de 470 Ohm alambre de un perno abierto de Arduino (en mi caso 13) al perno de transistor NPN 2
-Cable de la PATILLA 3 de phono jack al pin 3 del transistor NPN
(Nota: los valores de pin en este paso sólo se utilizan como identificadores y no corresponden directamente con los valores dados en hojas de datos)
