Controlador de Atari Combo (5 / 6 paso)

Paso 5: teclado

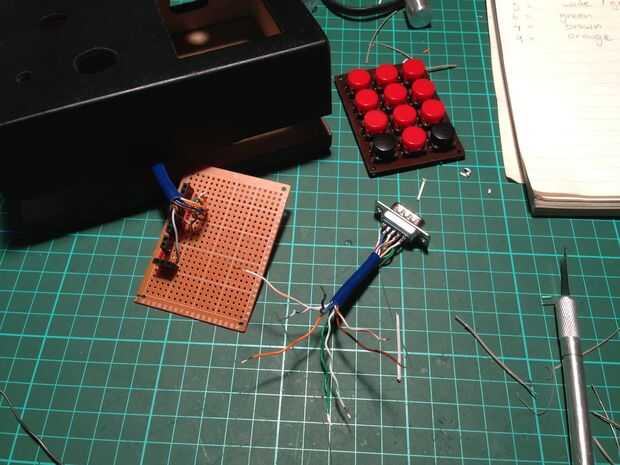

Como el teclado utiliza un cable desprendible, soldar una longitud corta de cable ethernet a un conector macho DE 9. El teclado requiere conexiones a los pines 1 a 7 y 9. Esto estará ubicado al lado del cable permanente en el recinto y permitir que conecta un cable ethernet con DE-9 hembra en ambos extremos para conectar a la Atari.

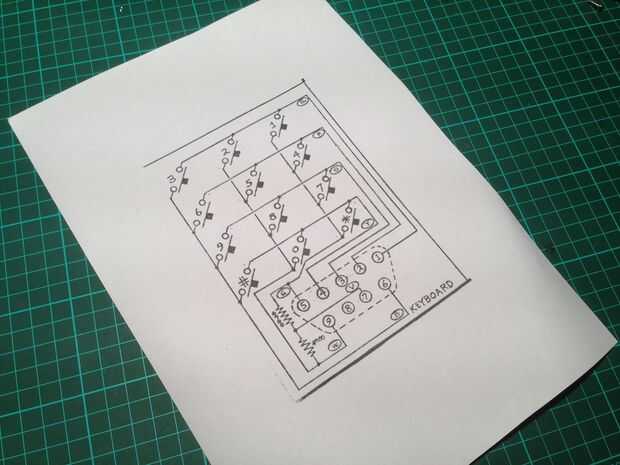

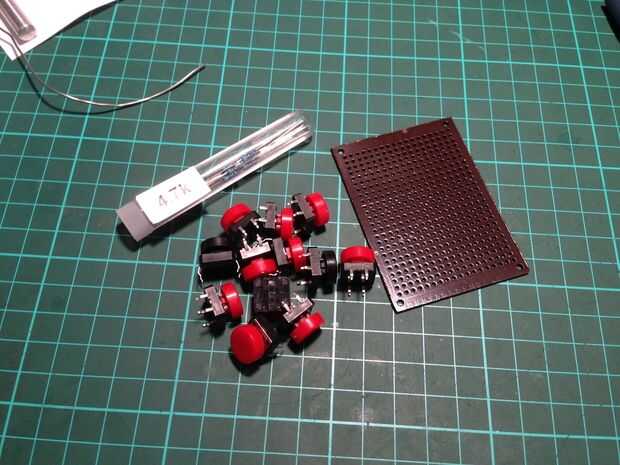

7 cm x 5 cm perfboard acogió los interruptores con suficiente frontera para garantizar el teclado al recinto.  Según el esquema adjunto (fuente imagen: https://atariage.com/2600/archives/schematics/index.html) conecta cada fila y columna crear una matriz de 4 x 3.

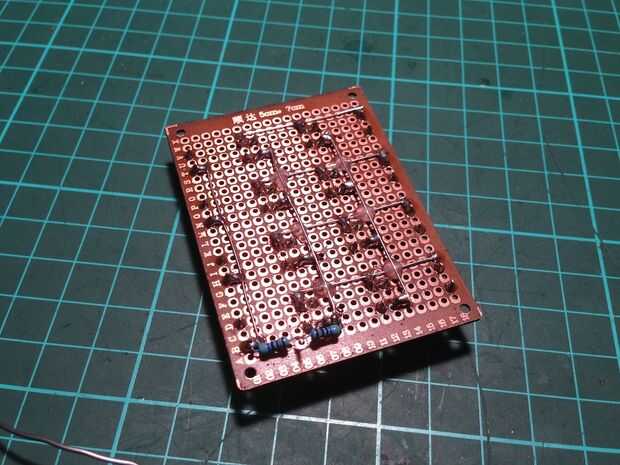

Me la pelaron algunos cable de núcleo sólido para hacer las conexiones. Un poco de pegamento caliente protege contra cualquier cortos entre filas y columnas. Añadir las 4,7 resistencias de k y de la soldadura de los cables de los cables de ethernet a lo lebelled puntos en el esquema. Utilizado una pequeña cantidad de pegamento para sujetar el teclado como sólo he podido probarlo con mi multimetro. Mi copia de Raiders de la estrella es todavía en el camino. Actualizaré este Instructable una vez que lo recibo.
