Paso 4: Construir la electrónica
Hay tres partes de la interfaz de usuario:
- botón de inicio, enciende para arriba cuando esté listo para disparar y comienza el proceso de photobooth cuando presiona
- plantean LED, indica los temas que plantean, parpadea más rápido justo antes de la toma
- por favor espere LED, enciende para arriba mientras que las fotos están siendo procesados y enviados a la impresora, permite los siguiente temas saben que tienen que esperar; necesario para que la cola de impresión no se llenan y crash el Pi
Para mí lo más emocionante de la RPi es el GPIO (entrada/salida de propósito general), que le permite trabajar con la electrónica con su Pi.
1) configurar el GPIO como se describe aquí.
2) obtener la electrónica. He utilizado LEDs que venía en el pack de inicio de RPi. El interruptor de botón momentáneo iluminado es también de Adafruit. No muy de lujo pero todo funciona bien.

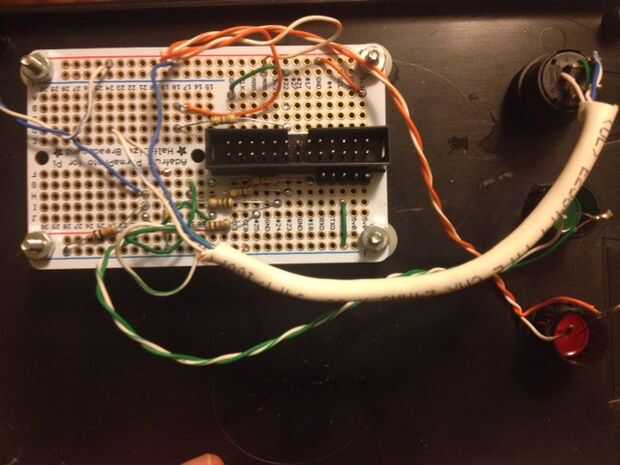

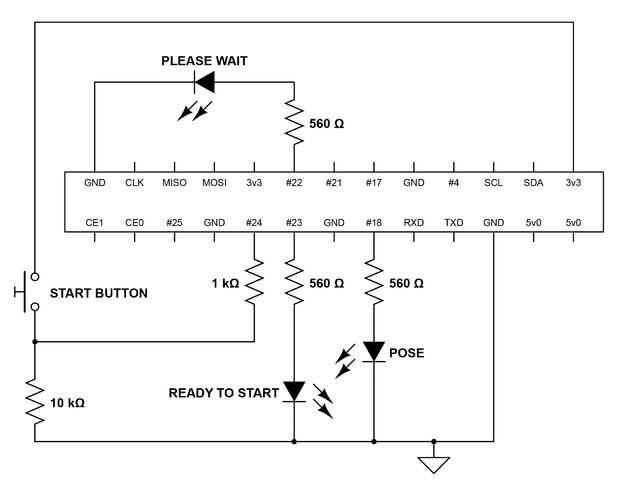

3) el circuito de alambre. Ver el diagrama del circuito. Después de diseño para arriba y probar a su satisfacción, soldar todo junto con un PermaProto para Pi. Hice la "pose" de luz un LED verde y la luz "por favor espere" un LED rojo. "ready to start" LED en el diagrama fue conectado a la luz del pulsador.

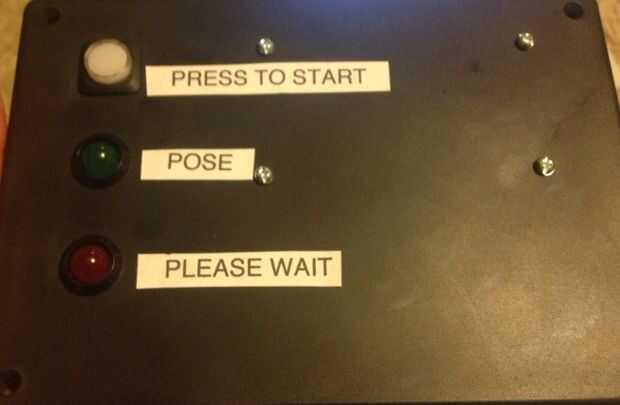

4) montar todo en una caja. Terminé usando un cerramiento barato de Radio Shack. Ojalá que hubiera pasado más tiempo en esta parte del proyecto, haciéndolo ver más elegante. Apuesto a que usted puede conseguir más creativos.
Casi listo para entrar! Ahora sólo tenemos que hacer un poco más de preparación de la RPi.
Nota: el botón se basa en este útil tutorial.
