Paso 3: Ensamblaje de pata
Antes de montar las patas, le recomiendo mirar el archivo CAD completo para tener una idea de cómo todo se encajan. Rhino 3DM y STP archivos, que se pueden abrir en Rhinoceros o Solidworks, se encuentran en la misma carpeta de CAD a partir del paso anterior.
Montaje: Hay 4 patas, 3 potenciómetros por la pierna. Montar cada pierna como sigue:

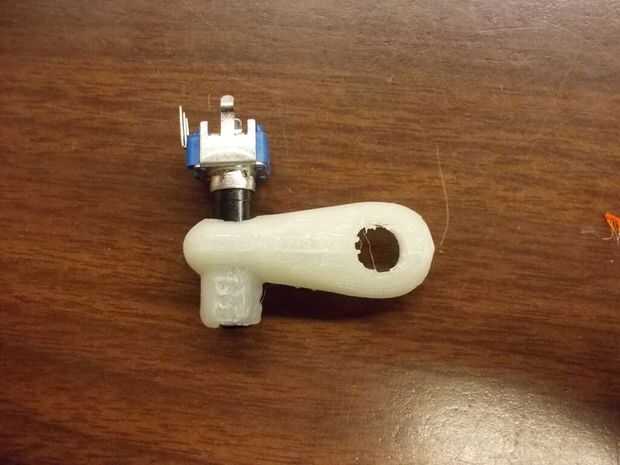

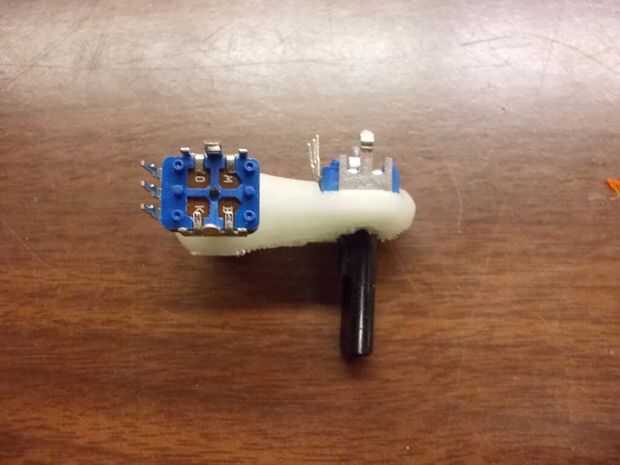

- Fije la pieza Leg1 a dos potenciómetros. Para ello, aplicando un poco de pegamento caliente y deslizamiento de los potenciómetros a través de los agujeros.

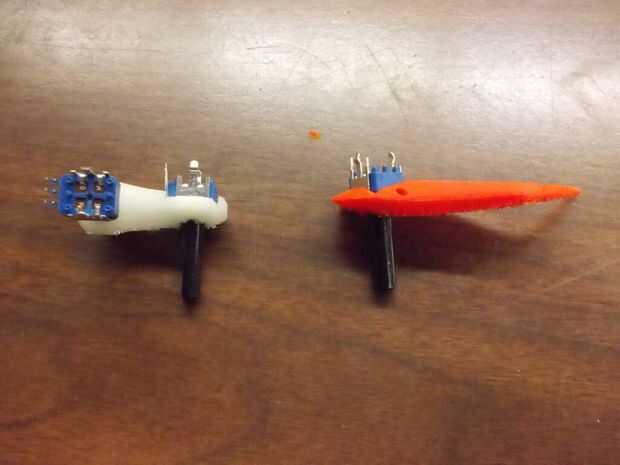

- Fije la pieza de Leg3 a un potenciómetro. Para ello de la misma manera que el primer paso.

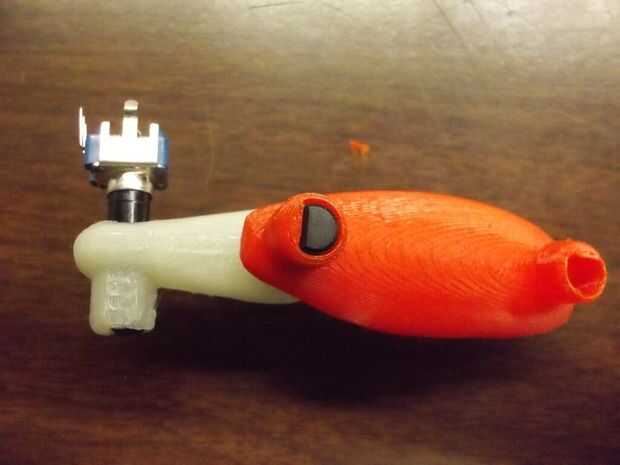

- Ate el pedazo Leg2 la pieza Leg1 aplicando un poco de pegamento caliente y deslizando el potenciómetro en la pieza Leg1 a través de la pieza Leg2.

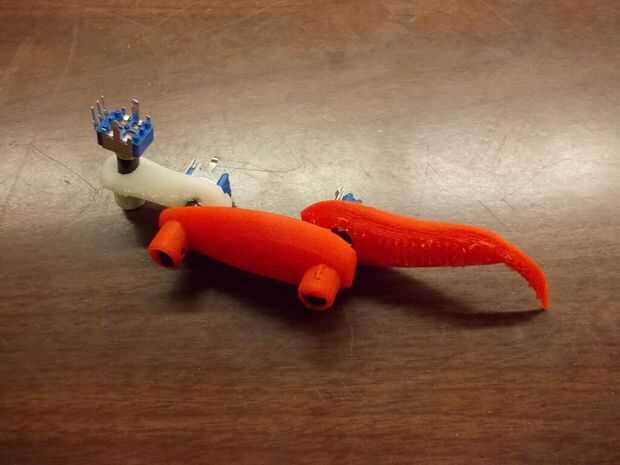

- Conecte el otro extremo de la pieza Leg2 a la pieza Leg3 de la misma manera como paso 3.

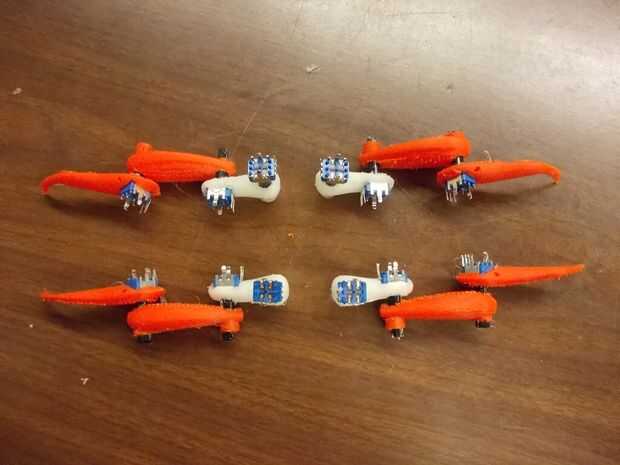

Hacer los 4 pasos anteriores para las cuatro patas.
Nota: Tenga cuidado de no mezclar las piezas para las piernas! (La una, d y b, c se reflejan detrás y delante, por lo que no son lo mismo.) Si le sucede a mezclar algunas partes y pegar incorrectamente, utilice una pistola de calor para derretir el pegamento dentro de la articulación y tire hacia afuera el potenciómetro lentamente.
