Controlador de cangrejo y cangrejo simulador (4 / 8 paso)

Paso 4: Soldadura y electrónica

Se trata de paso es algo complejo, así que seguir de cerca:

En primer lugar, te diré el uso básico de un potenciómetro de 3 pines. Hay 3 pines, uno para la energía, uno para tierra y uno para la señal. Cuando accionado, el potenciómetro (también conocido como un resistor variable) va a cambiar el valor de la señal basándose en posición actual del potenciómetro. En nuestro caso, cambiar giro del potenciómetro para obtener voltajes diferentes, efectivamente lo que nos permite obtener el ángulo del potenciómetro. Utilizamos exactamente 12 potenciómetros en nuestro controlador de cangrejo, 3 para cada pierna.

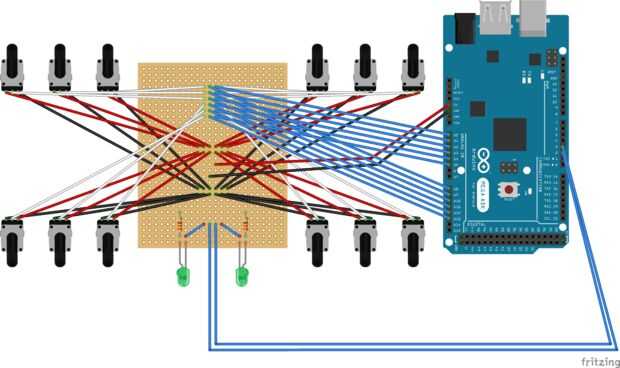

Consulte el diagrama de Fritzing para tener una idea de cómo toda la electrónica va a caber. Una vez que estés cómodo con la disposición de las clavijas y los cables, siga los siguientes pasos:

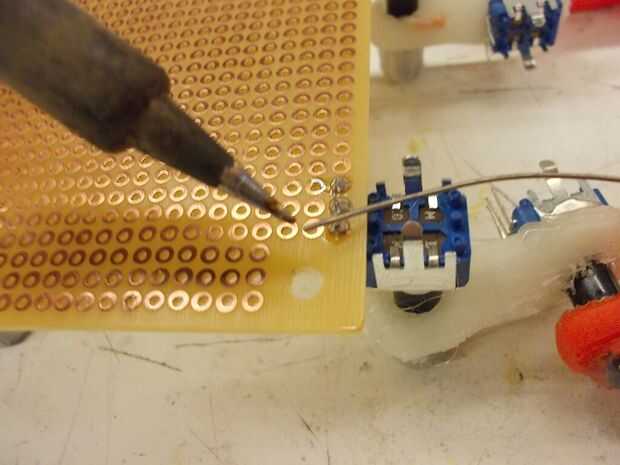

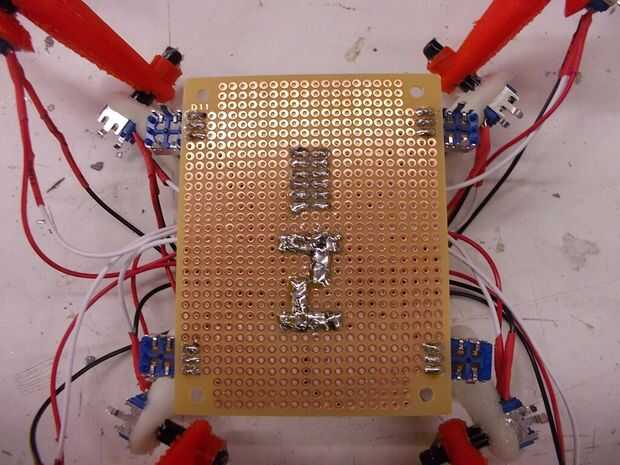

1. Las cuatro patas en las cuatro esquinas del tablero perf de soldadura como se muestra. Asegúrese de que para ello en la posición correcta para que todo puede caber cuando se cierran las carcasas superior e inferior.

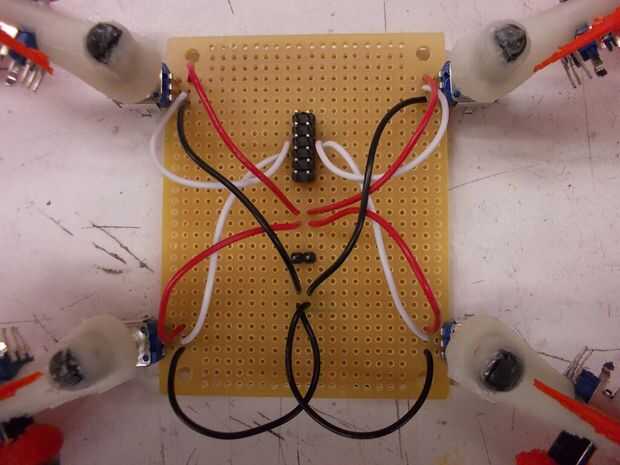

2. Luego, soldar los cables de los 4 potenciómetros de las pierna 1 piezas en sus lugares correctos (recomiendo usar cables blancos para la señal, rojo para 5V y negro para tierra). Tenga en cuenta que el pin de señal es el pin central de cada potenciómetro.

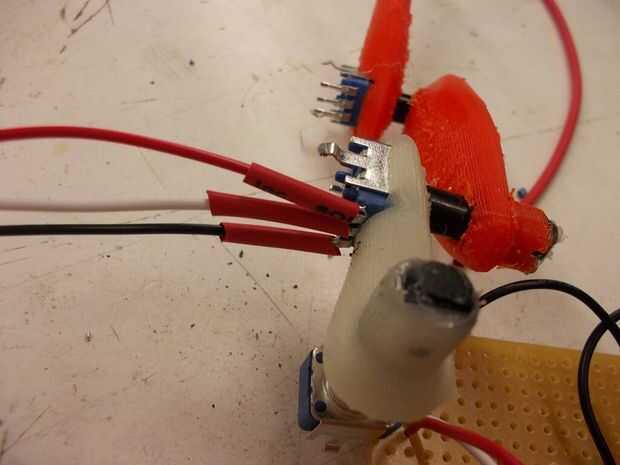

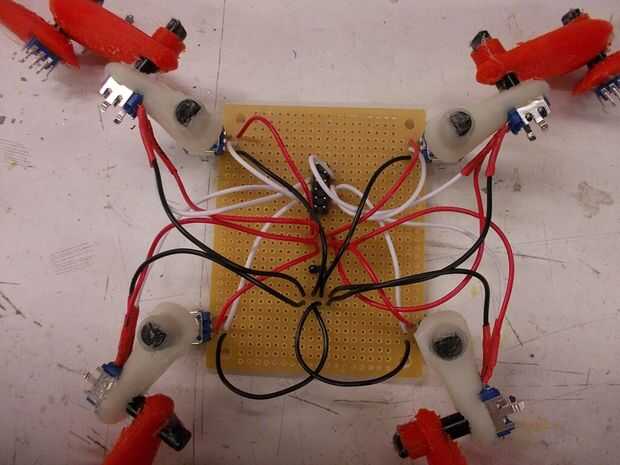

3. Cuando se suelda todos los potenciómetros de 1 pierna, proceder a soldar los cables a los potenciómetros de la pierna 2. Porque estos potenciómetros no están vinculados directamente a la Junta de perf, recomiendo usar del encogimiento del calor para cubrir las conexiones de cables a los potenciómetros de la pata 2 (no hacer esto puede causar cortocircuitos).
4. Finalmente, la soldadura de las conexiones del potenciometro de 3 patas en la placa de perf y del encogimiento del calor del uso para cubrir las conexiones de cables en la misma forma que el paso anterior.

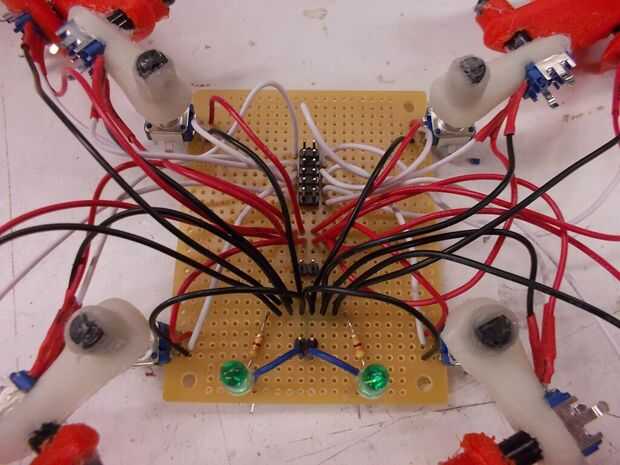

5. Cuando haya completado los potenciómetros para las piernas de la soldadura, soldar los LEDs y resistencias. Porque éstos se utilizarán para los ojos, asegúrese de que soldarlos en las posiciones correctas.
