Paso 5: Montaje Final

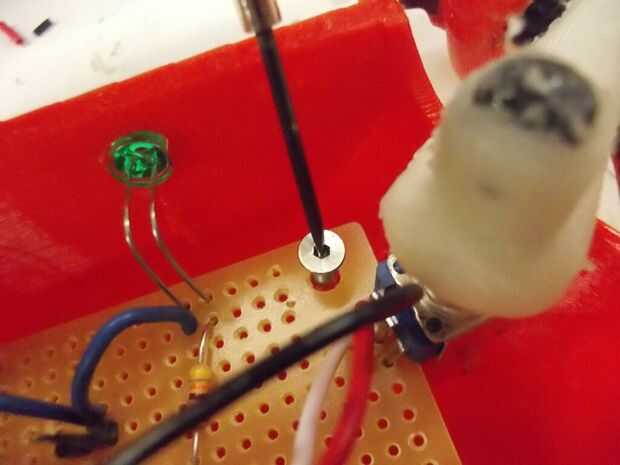

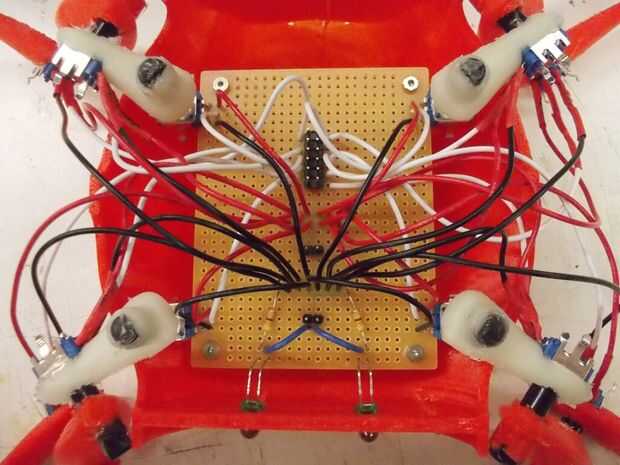

Montar la Junta perf en la carcasa superior. Asegúrese de que los ojos de LED están hacia adelante. Fije la placa perf en la carcasa superior mediante la aplicación de cuatro tornillos, uno para cada agujero de montaje en el tablero de perf. Si los agujeros en la carcasa superior están demasiado pequeños, puede que necesite utilizar un taladro para aumentar su tamaño. Cuando se han afianzado la Junta perf en la carcasa superior, doblar los ojos LED y que encajen en los orificios de ojo pequeño delante de la carcasa superior.

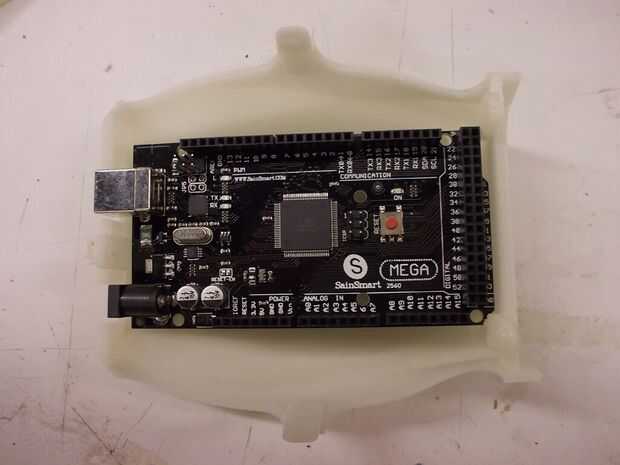

Para la carcasa inferior, coloque el Arduino Mega en lugar. Si se encaja a presión en fuerza, no necesita agregar tornillos para fijar el Arduino Mega. Si no ajustar el bien, aplique 4 tornillos en los 4 orificios de la Arduino Mega montaje. Otra vez, si los orificios de la concha inferior son demasiado pequeños, puede que necesite utilizar un taladro para aumentar su tamaño.

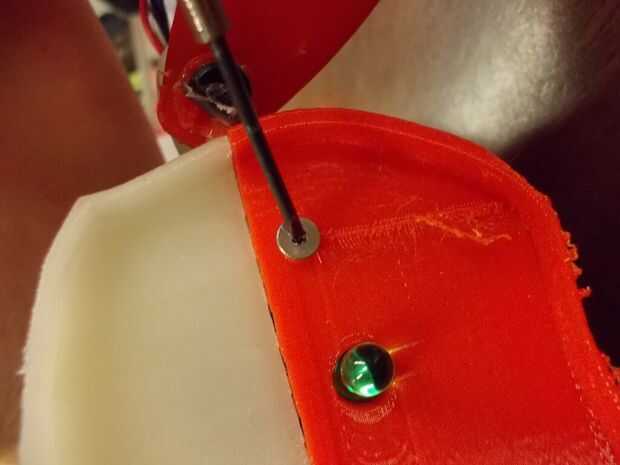

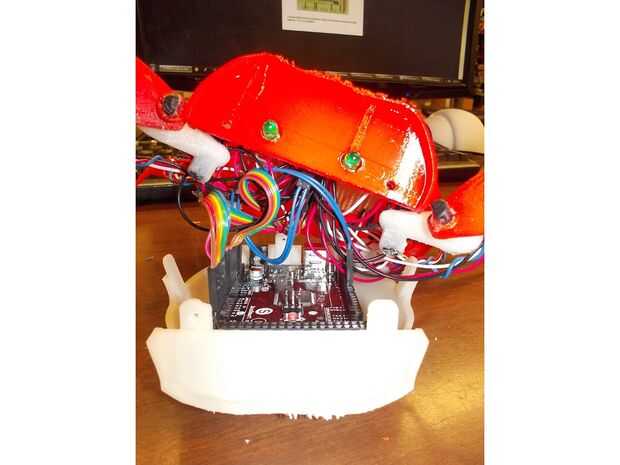

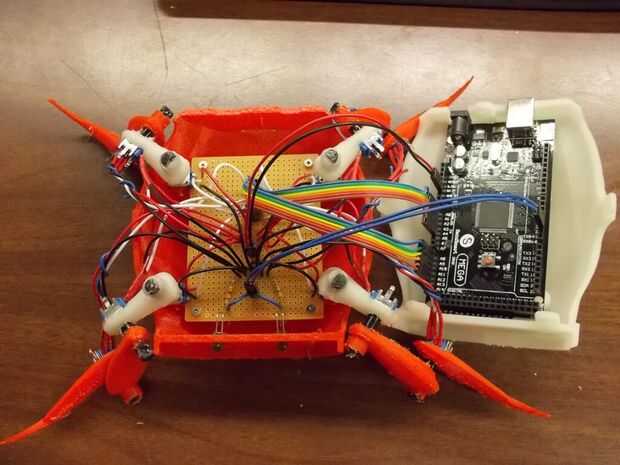

Cuando Arduino Mega y la Junta de perf se sujetan en sus respectivas conchas, utilice los cables de puente macho-hembra para conectar las clavijas de la cabecera de la Junta de perf en el Arduino Mega. Tenga en cuenta que necesita los cables de puente para la tierra, 5V, 2 para los ojos de PWM LED y 1 para cada uno de los 12 cables de señal en las entradas analógicas. Cuando se han conectado todos los cables de puente, cerca de la carcasa superior hacia la carcasa inferior (esto puede requerir cierto esfuerzo). Cuando las carcasas superior e inferior se cierran con éxito, fijarlos mediante la aplicación de 2 tornillos en la parte delantera, 1 en la parte posterior y 1 para cada lado.
