CONTROLADOR de carga SOLAR de ARDUINO (versión-1) (10 / 11 paso)

Paso 10: El circuito de la soldadura

Después de probar el circuito en una placa de pan, soldar todo en un tablero perforado.

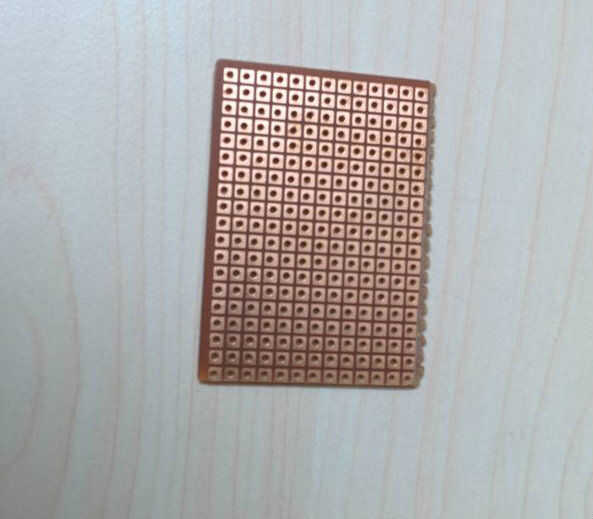

* limpiar el cobre parte de la Junta

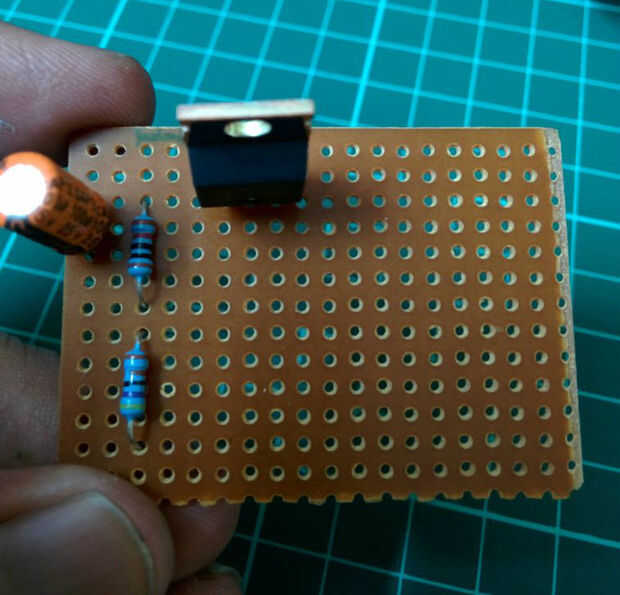

* Coloque adecuadamente los componentes

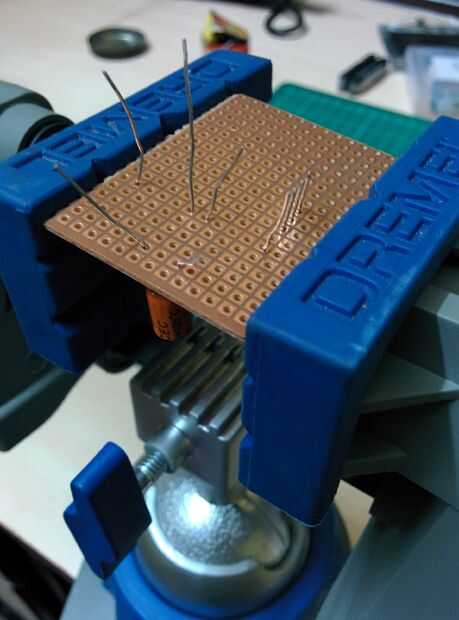

* Mantener mediante el uso de un tornillo de Banco

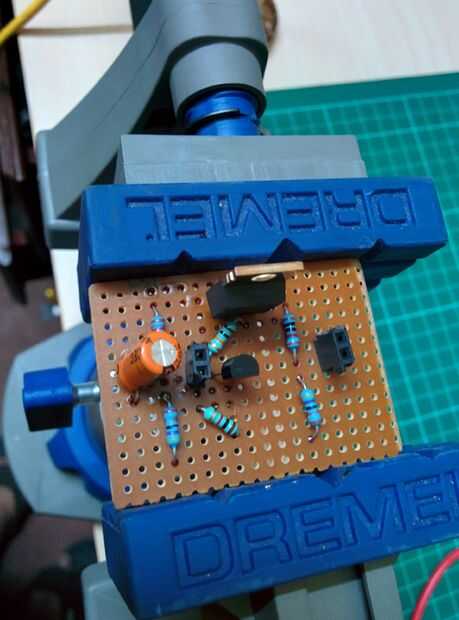

* soldar uno por uno según esquemas

* recortar las piernas largas de todos los componentes

* 6 cables para las conexiones de terminal de la soldadura. (2 para el panel solar de entrada, 2 para la batería y 2 para carga)
