Paso 7: Filtro y protección:
Filtro:

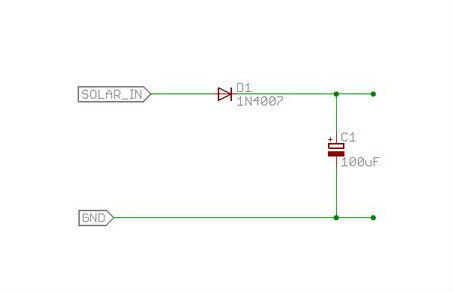

El capacitor(C1) utilizado después de que el panel solar en el lado de entrada se utiliza como filtro que elimina cualquier señal de ondulación/ruido no deseado.
Usé un 100uF, 35V.
Opcional:

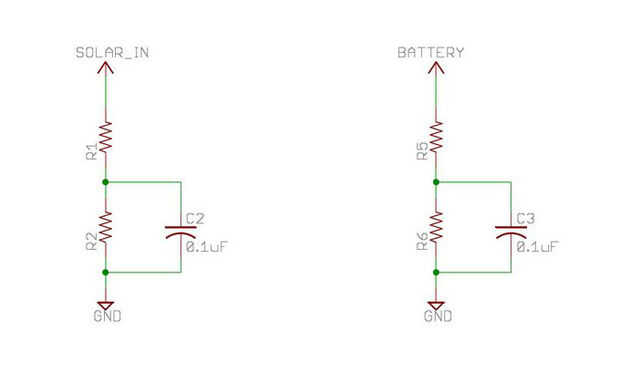

Usted puede también poner un condensador en el lado de carga también. Para un mejor sensor de voltaje se puede utilizar un 0.1uF condensador de cerámica a través de R2 y R6.
Protección:
Protecciones se encuentran en el controlador de carga para proteger contra condiciones extremas y anormales de funcionamiento.
En el controlador de carga comercial hay tanta protección. Pero en mi controlador de carga no están todos incluidos.
Después de protección se utilizan:
Sobre la protección del voltaje:
Durante relámpagos y truenos sobre voltaje se produce en el sistema. Para proteger el sistema de un Diodo zener se utiliza.
He usado un Diodo zener de 11V ya que mi tensión de circuito abierto del panel solar es de 10v. Cuando el voltaje es más de 11v, proporcionará la ruta de tierra a las sobretensiones.
Protección de sobre corriente:
Dos fusibles F1 y F2 se utilizan para protección contra sobrecorriente. Uno está en la entrada lateral, es decir, después el panel solar y otra es antes de la carga. Me olvidé de mostrar en los primeros planos.
Consulte mis esquemas actualizados donde poner los fusibles.
Panel fotovoltaico inversa actual:
Durante la batería de noche voltaje es mayor en comparación con la tensión del panel solar (0 V). Así que el poder puede ser flujo en sentido inverso. Esto se evita mediante el uso de un diode(D1) después el panel solar.
Desconexión de carga automática:
Para evitar la descarga profunda de la batería, sistema de desconexión de carga automática se implementa a través del software. Cuando el voltaje de la batería desciende por debajo de un cierto voltaje (6.2V) carga se desconecta automáticamente.
Protección de sobrecarga:
Sobre carga protección se da para mejorar la duración de la batería y evitar que se sobrecaliente. Cuando el voltaje de la batería es mayor que la voltage(7.2v) completamente cargada, esté desconectado desde el panel solar para evitar la carga adicional. Esto también se implementa a través del software.
