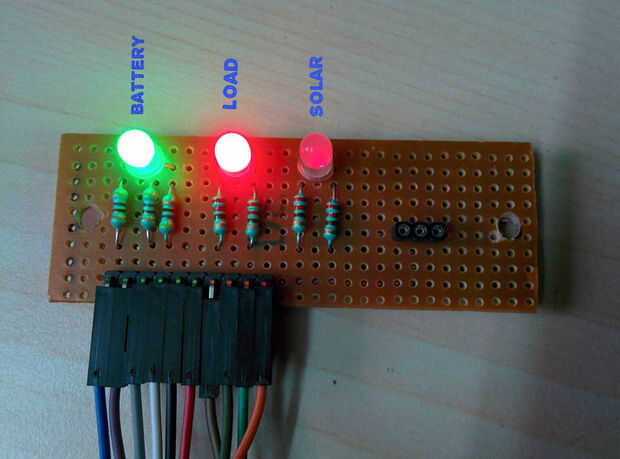

Paso 10: Indicación del LED
Estado de batería del LED de carga (SOC):
Un parámetro importante que define el contenido de energía de la batería es el estado de carga (SOC). Este parámetro indica cuánta carga está disponible en la batería
Un LED RGB se utiliza para indicar el estado de carga de batería. Para la conexión ver el esquema anterior
LED de batería---> Estado de la batería
ROJO---> tensión es baja
VERDE---> tensión es saludable
AZUL---> totalmente cargada
LED de carga:
Se utiliza un bi color (rojo/verde) led para indicación de estado de carga. Ver el esquema anterior para la conexión.
---> El LED de carga Estado de carga
VERDE---> conectado (ON)
ROJO---> desconectado (OFF)
Incluir un tercer led para indicar el estado del panel solar.
