Paso 13: Fuente de alimentación y terminales:

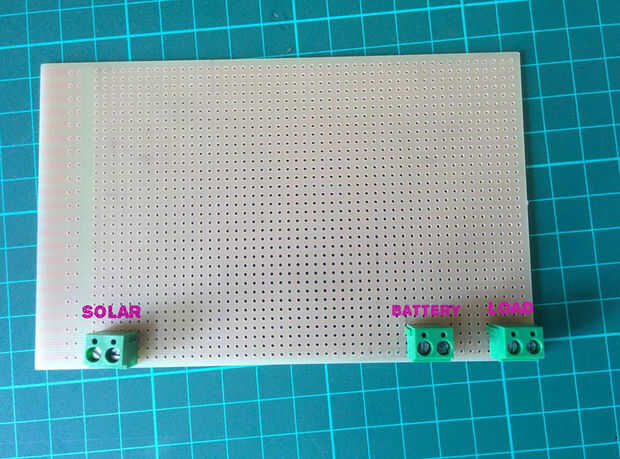

Terminales:
Añadir 3 bornes para conexiones terminales de entrada, batería y carga solares. Luego la soldadura. Que utiliza el terminal de tornillo medio para conexión de la batería, la izquierda que es para el panel solar y la derecha es para carga.
Fuente de alimentación:
En mi versión anterior la fuente de alimentación de arduino fue proporcionada por una batería de 9V. En esta versión se toma el poder de la batería carga en sí. El voltaje de la batería es paso hasta 5V por un regulator(LM7805) de voltaje.

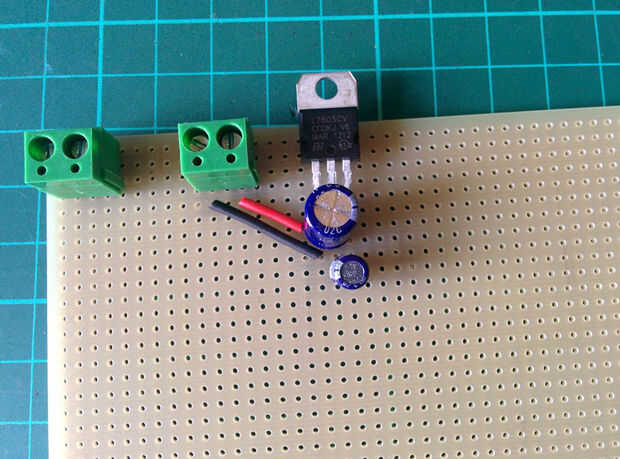

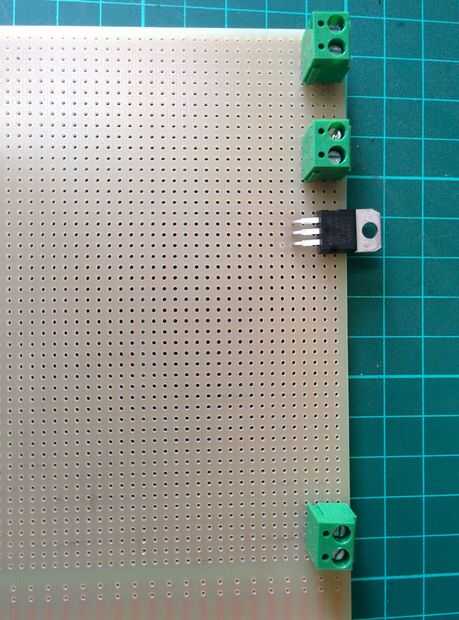

Regulador de voltaje LM7805 cerca de la terminal de la batería de la soldadura. Luego suelde los condensadores electrolíticos según esquema. En este momento conectar la batería al borne de tornillo y compruebe el voltaje entre el pin 2 y 3 del LM7805. Debe estar cerca de 5V.
Cuando usé una batería de 6V el LM7805 funciona perfectamente. Pero para batería de 12V calienta después de algún tiempo. Así que solicito para utilizar un disipador de calor para ello.
Eficiente fuente de alimentación:

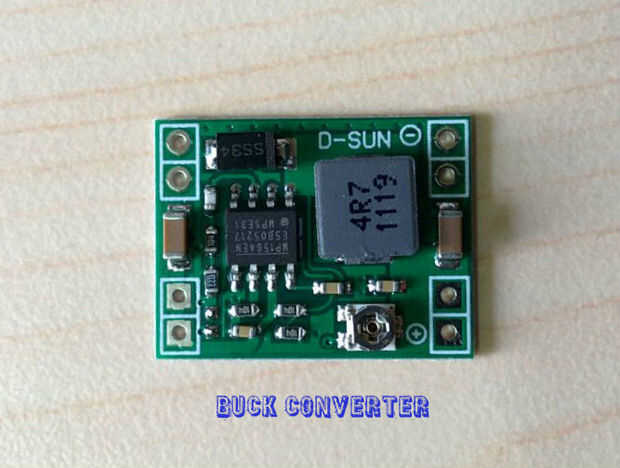

Después de algunas pruebas encontré que el regulador de voltaje LM7805 no es la mejor manera para alimentar el arduino como perder un montón de energía en el calor de la forma. Así que me decido a cambiarlo por un conversor DC DC buck es altamente eficiente. Si desea que este controlador me Consejo utilizar un convertidor buck en lugar de regulador de voltaje LM7805.

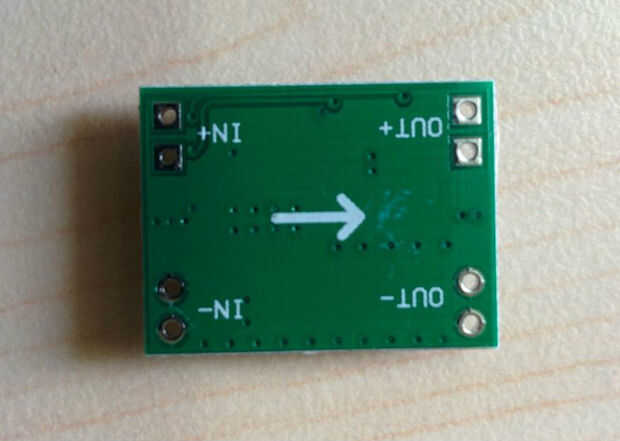

Conexión del Convertidor Buck:
EN +---> BAT +
EN ----> BAT-
SALIDA +---> 5V
OUT ----> GND
Consulte las fotos.
Usted puede comprar de eBay
