CONTROLADOR de carga SOLAR de ARDUINO (versión 2.0) (15 / 26 paso)

Paso 15: Los componentes de la soldadura

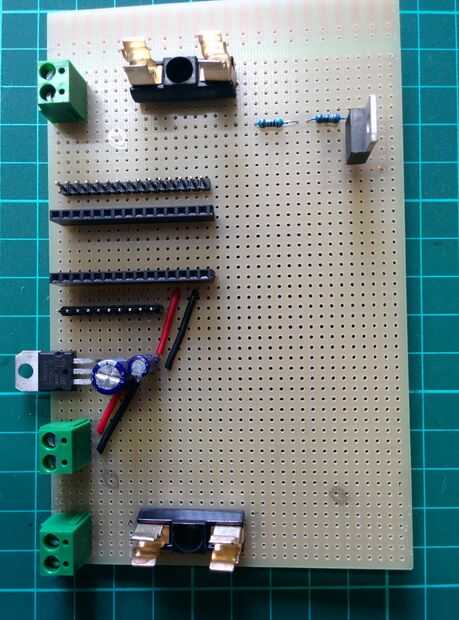

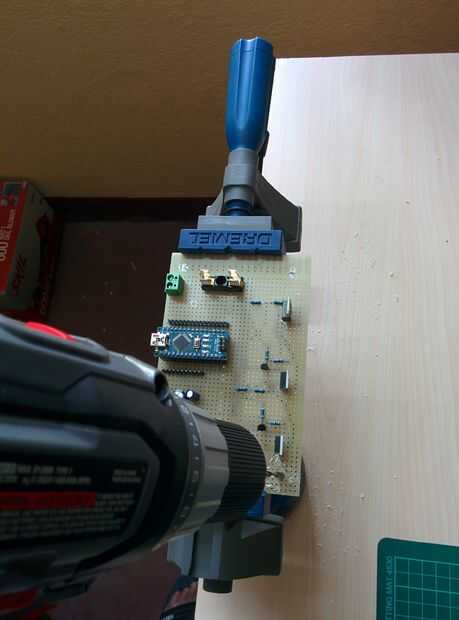

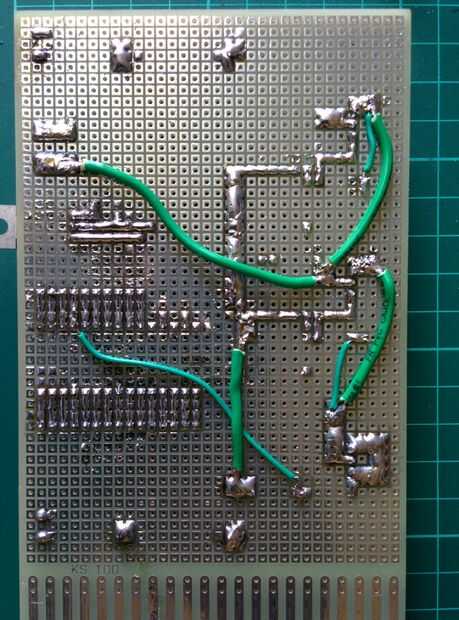

Antes de soldar los componentes hacer agujeros en las esquinas para el montaje.

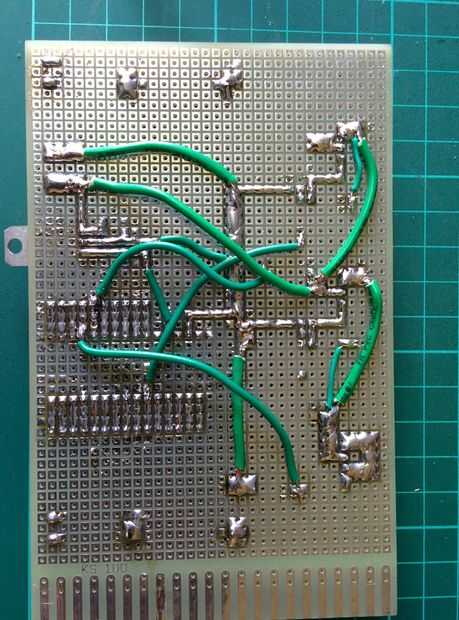

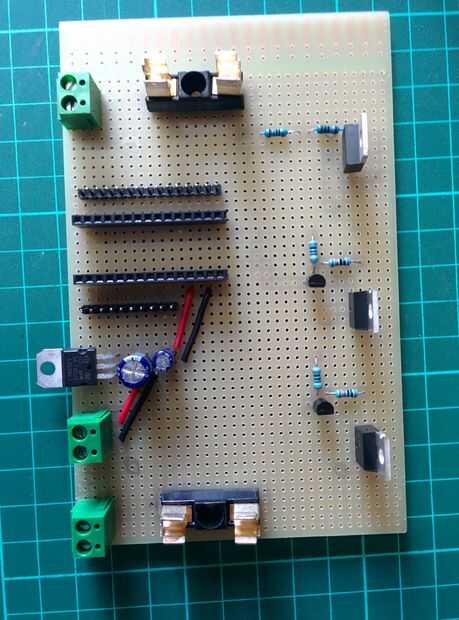

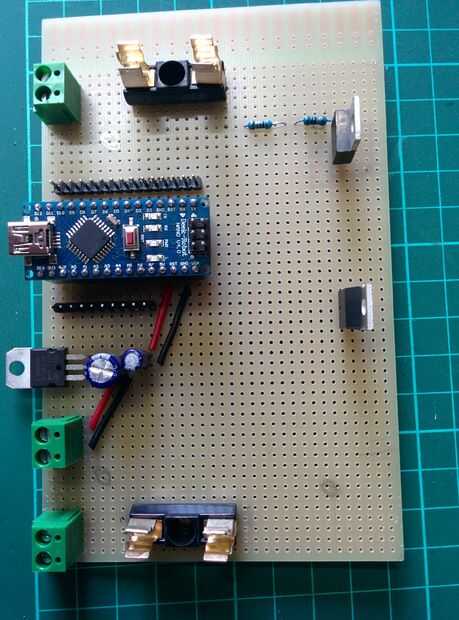

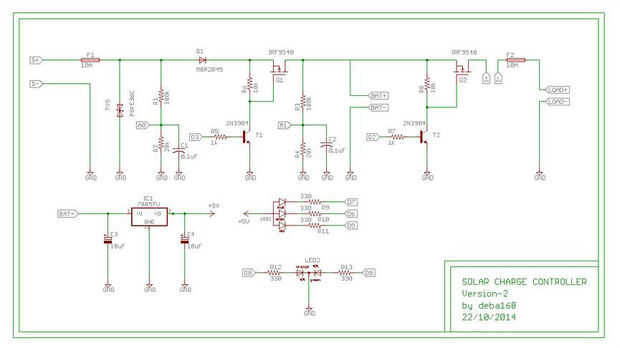

Todos los componentes según el esquema de la soldadura.

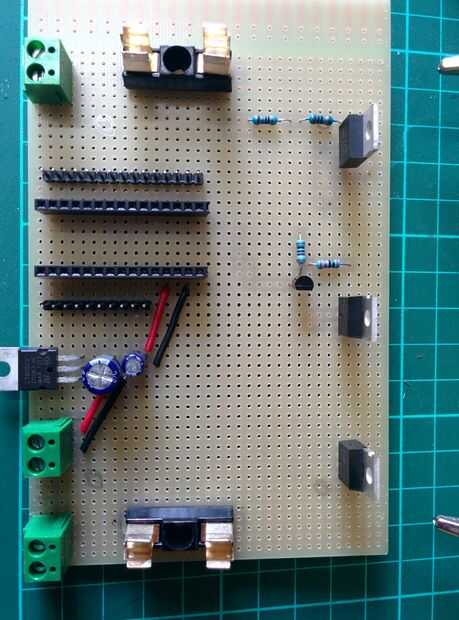

Disipador de calor se aplican dos MOSFETs como diodo de potencia.

Nota: El diodo de potencia MBR2045 tienen dos ánodo y un cátodo. Tan corto el ánodo dos.

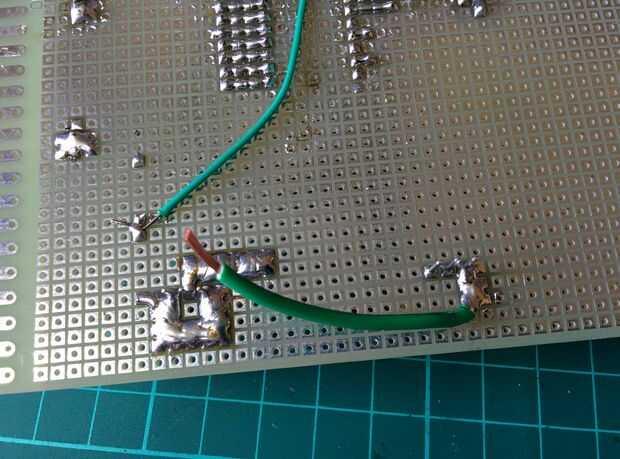

Usé alambre grueso para las líneas eléctricas y cables de tierra y finos para signal.signal. Alambre grueso es obligatorio que el controlador está diseñado para mayor corriente.
