CONTROLADOR de carga SOLAR de ARDUINO (versión 2.0) (16 / 26 paso)

Paso 16: Conecte el Sensor de corriente

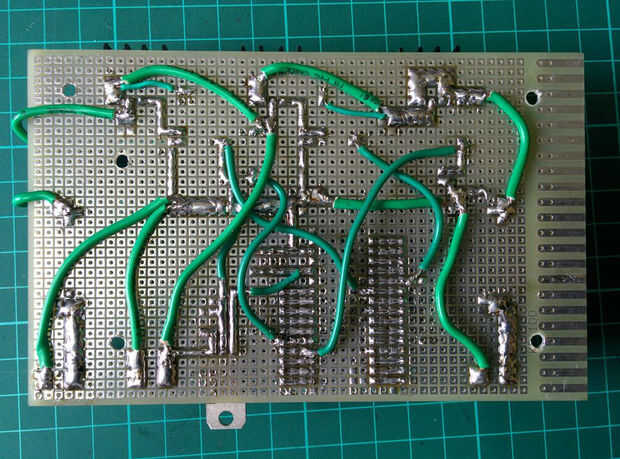

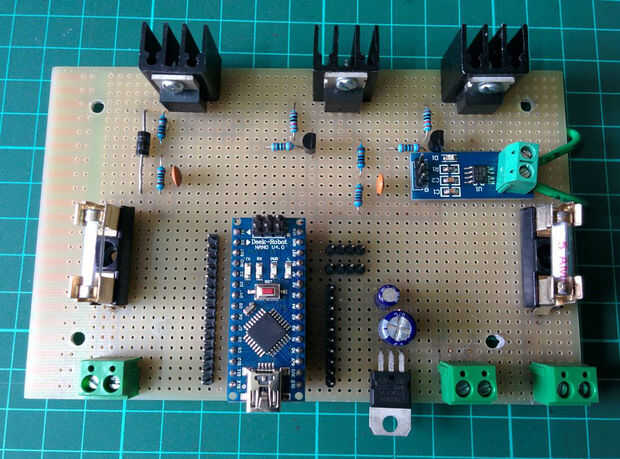

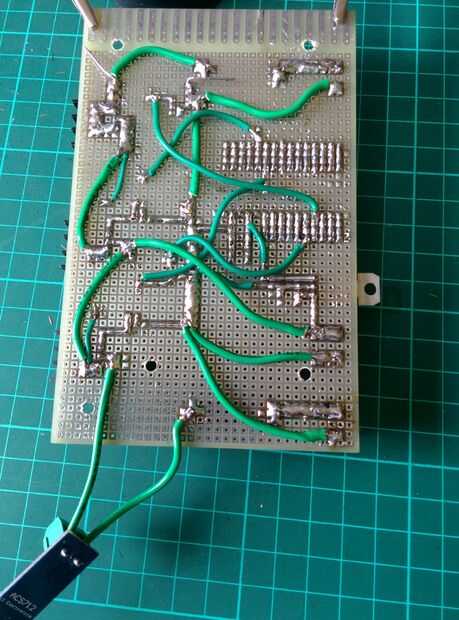

Después de conectar todos los componentes de la soldadura de dos hilos gruesos para drenaje del mosfet de carga y terminal superior del sujetador de fusible lado carga. Continuación, conecte los cables al borne de tornillo en el sensor de corriente (ACS 712).
