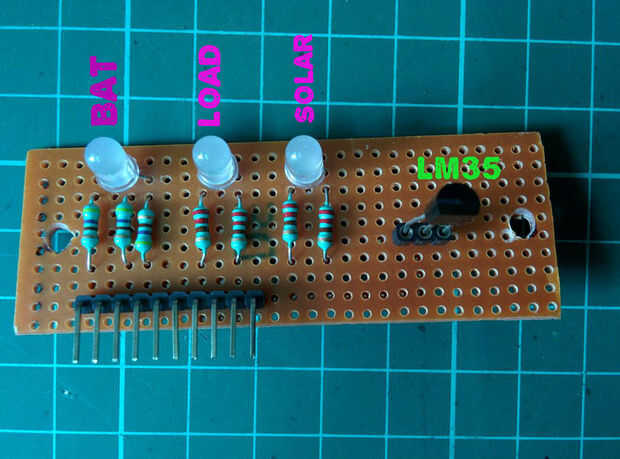

Paso 17: Haga la indicación y el panel de sensor de temperatura
He mostrado dos led en mi esquema. Pero he añadido un tercer led (bi color) para indicar el estado del panel solar en el futuro.

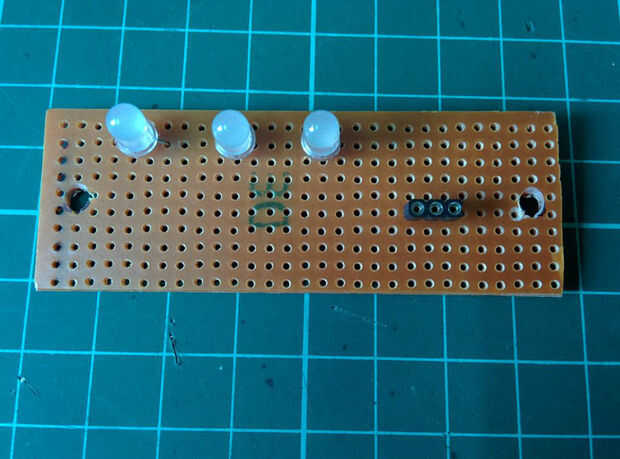

Preparar placa perforada de tamaño pequeño como se muestra. Haga dos agujeros (3,5 mm) con un taladro a izquierda y derecha (para el montaje).

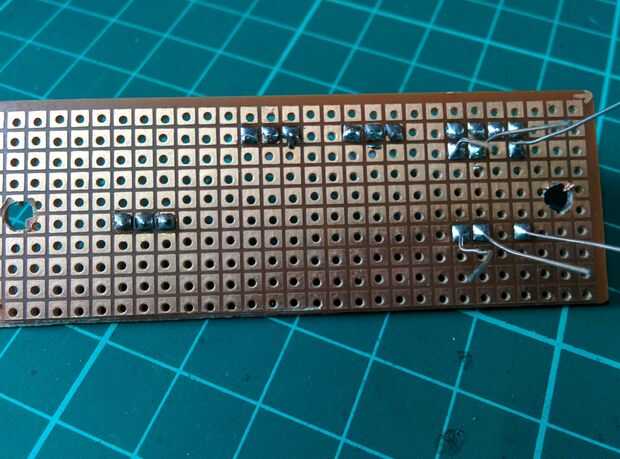

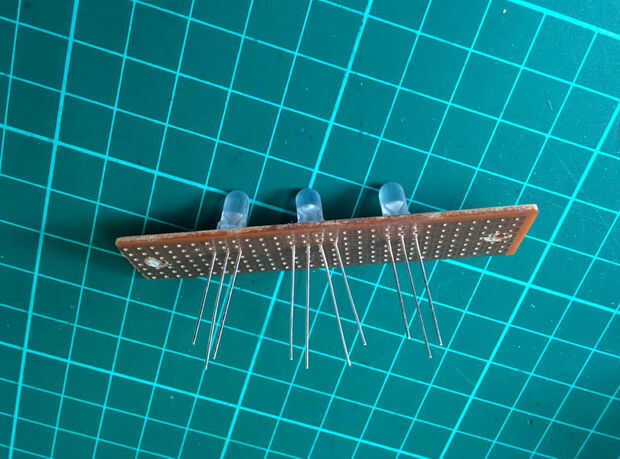

Introduzca los leds y soldar a la parte posterior de la Junta.
Insertar un encabezado de 3 pines hembra para sensor de temperatura y luego la soldadura.
Encabezado de ángulo recto de 10 pines para conexión externa de la soldadura.
Ahora Conecte el terminal de ánodo led RGB para el sensor de temperatura Vcc(pin-1).
La soldadura de los terminales de cátodo de dos bi color led.

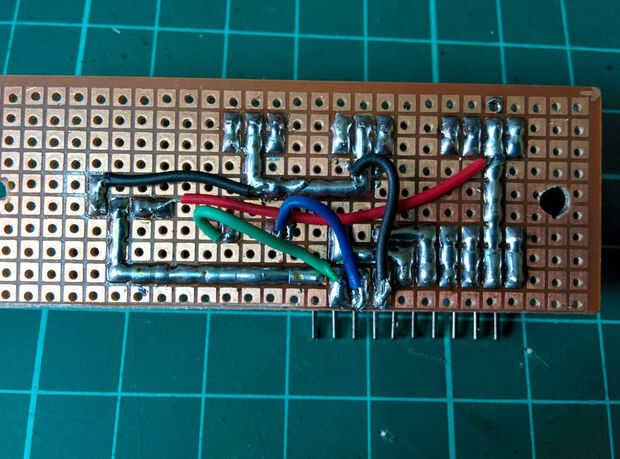

Luego unir los puntos de soldadura los leds terminal a los encabezados. Se puede pegar una pegatina con el nombre de pin para fácil identificación.
