CONTROLADOR de carga SOLAR de ARDUINO (versión 2.0) (18 / 26 paso)

Paso 18: Conexiones para el controlador de carga

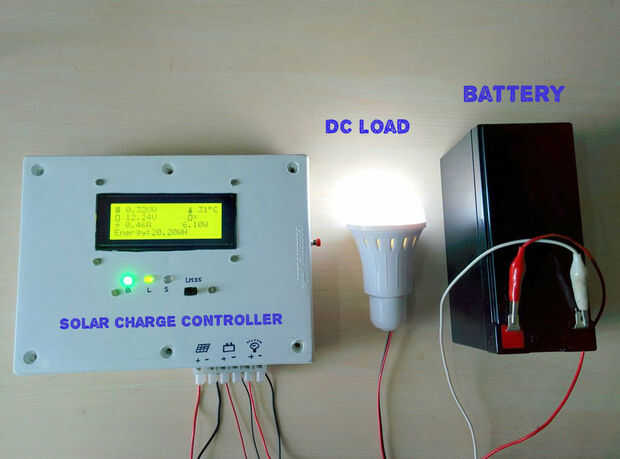

Conecte el controlador de carga a la batería en primer lugar, porque esto permite que el controlador de carga conseguir calibrar si es sistema de 6V o 12V. Conecte el terminal negativo primero y luego positivo. Conectar el panel solar (negativo primero y luego positivo) por último conectar la carga.

La terminal de carga del controlador de carga es conveniente para la carga de la C.C. solamente.

¿Cómo ejecutar una carga de CA?

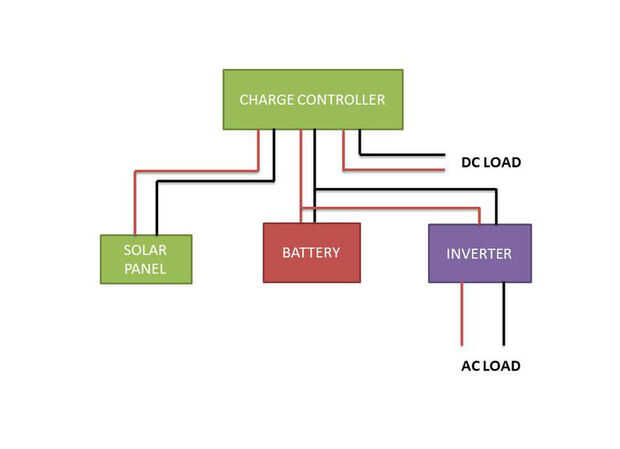

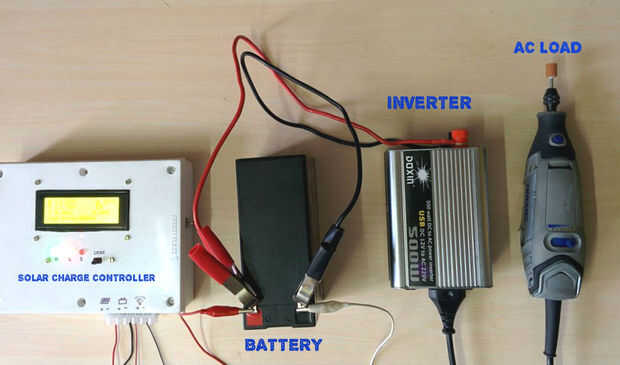

Si desea ejecutar AC debe necesita un inversor. Conectar el inversor directamente a la batería. Ver la imagen de arriba.
