Paso 19: Prueba Final:
Después de hacer el tablero principal y tablero de indicación Conecte la cabecera con puente wires(female-female)
Ver el esquema durante esta conexión. Una conexión incorrecta puede dañar los circuitos. Así que cuidado en esta etapa.
Conecte el cable usb para arduino y luego subo el código. Retire el cable usb. Si desea ver al monitor serial luego mantenerlo conectado.
Fusible de calificación: En la demo he puesto un fusible de 5A en el portafusible. Pero en la práctica, un fusible de 120 a 125% de corto circuito actual.
Ejemplo: Un panel solar de 100W con Isc = 6.32A necesita un fusible 6.32x1.25 = 7.9 o 8A
¿Cómo se prueba?

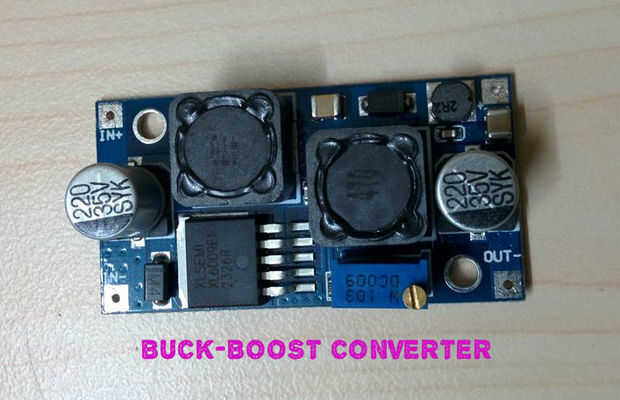

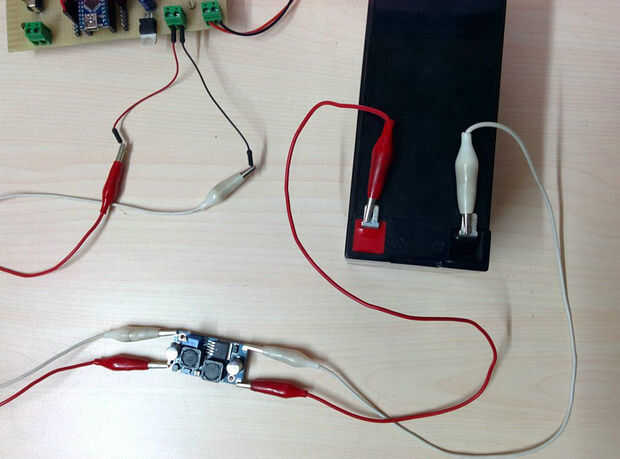

Usé un convertidor buck y tela negra para probar el controlador. Los terminales de entrada del convertidor están conectados a la batería y la salida es conectada a la terminal de la batería de regulador de carga.
Estado de la batería:
Gire el potenciómetro de convertidor por un destornillador para simular voltajes de baterías diferentes. Como los voltajes de batería cambio que el correspondiente led se apagará y encenderá.
Nota: Durante este proceso el panel Solar debe ser desconectado o cubierto con un paño negro o cartón.
Amanecer/anochecer: Para simular el amanecer y el atardecer utilizan un paño negro.
Noche: Cubrir completamente el panel solar.
Día: Retire la tela del panel solar.
Transición: lento el quitar o cubrir el paño para ajustar voltajes diferentes de panel solar.

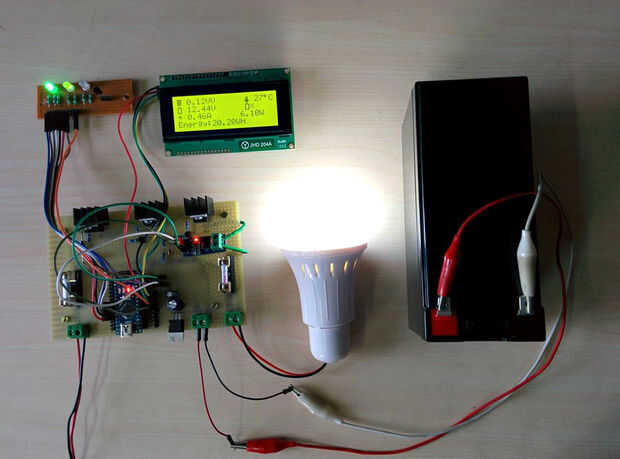

Control de carga: Según la situación de condición y de amanecer/anochecer de batería la carga se encender y apagar.
Compensación de temperatura:
Sostenga el sensor de temperatura para aumentar la temperatura y colocar cualquier cosa fría como el hielo para disminuir a la temperatura. Inmediatamente, se aparecerá en la pantalla LCD.
El valor de punto de ajuste de carga compensada puede verse en el monitor serie.
En el siguiente paso adelante voy a describir la fabricación de caja para este controlador de carga.
