CONTROLADOR de carga SOLAR de ARDUINO (versión 2.0) (25 / 26 paso)

Paso 25: Conexión de la pantalla LCD, panel indicador y botón de Reset:

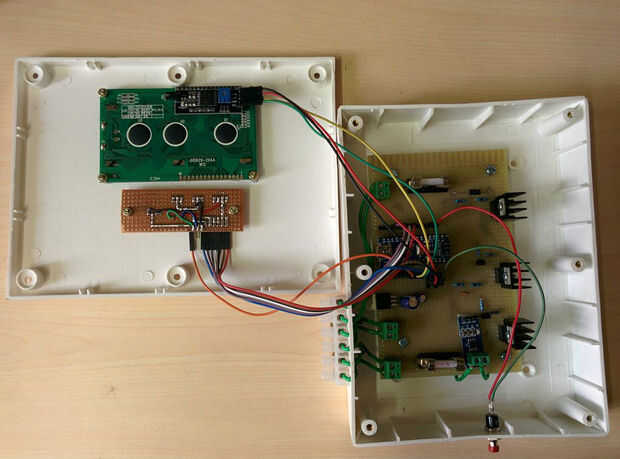

Conecte el panel indicador y LCD a la placa principal según el esquema. (Use cables de jumper hembra-hembra)

Un terminal del botón reset va a primero de Arduino y otro va a tierra.

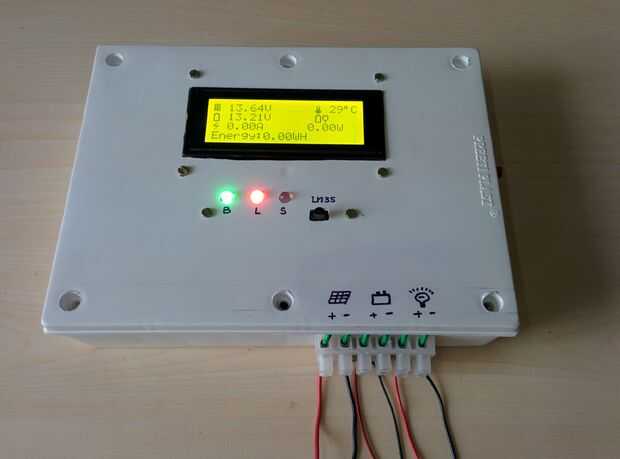

Después de todas las conexiones. Cierre la cubierta frontal y atorníllelo.
