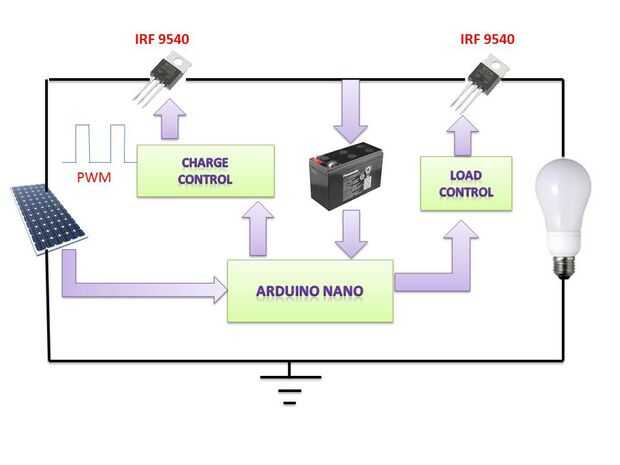

Paso 2: Cómo funciona el controlador de carga:
El corazón del controlador de carga es Arduino nano. El arduino MCU detecta el panel solar y voltajes de la batería. Según este voltajes decide cómo cargar la batería y control de la carga.
La cantidad de corriente de carga se determina por diferencia entre el voltaje de la batería y los voltajes de carga punto de ajuste. El controlador utiliza dos etapas algoritmo de carga. Según el algoritmo de carga da una señal PWM de frecuencia fija para el lado del panel solar p-MOSFET. La frecuencia de la señal PWM es 490.20 Hz (frecuencia por defecto para pin-3). El ciclo de trabajo de 0-100% se ajusta la señal de error.
El controlador da orden de alta o baja a la carga lateral p-MOSFET según el voltaje de la batería y atardecer/amanecer.
El esquema completo se adjunta a continuación.
