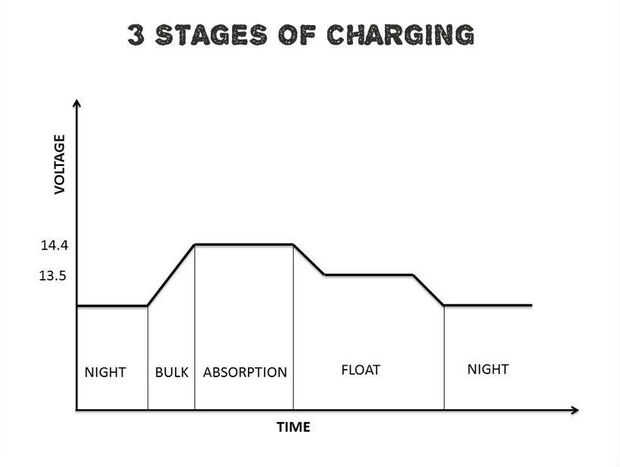

Paso 6: Algoritmo de carga
1.a granel:en este modo, una cantidad determinada de constante máxima de corriente (amperios) se alimenta en la batería como no PWM está presente. La batería se está cargando para arriba, el voltaje de la batería aumenta poco a poco
2. absorción: cuando la batería llega a la carga a granel ajustar tensión, el PWM comienza a sostener la constante tensión. Esto es para evitar recalentamiento y exceso de burbujeo la batería. La corriente se estrechará hasta niveles seguros, como la batería se carga más plenamente.
3. float: cuando la batería se recarga completamente, el voltaje de carga se reduce para evitar más calefacción o gas de la batería
Este es el proceso ideal de carga.
La acusación actual ciclo bloque de código no es implementa 3 etapas de carga. Utilizar una lógica más fácil en 2 etapas. Funciona bien.
Estoy probando la siguiente lógica para la aplicación de las 3 etapas de carga.
Futuro planificación de ciclo de carga:
La carga a granel comienza cuando el voltaje del panel solar es más grande que el voltaje de la batería. Cuando el voltaje de la batería 14,4 v, carga de absorción será registrado. La corriente de carga será regulada por la señal de PWM para mantener el voltaje de la batería en 14,4 v durante una hora. Entonces entrará en carga flotante después de una hora. La etapa de flotación genera una carga lenta para mantener la tensión a 13, 6V. Cuando el voltaje de la batería cae por debajo de 13, 6V para 10 minutos, se repetirá el ciclo de carga.
Solicito a los miembros de la comunidad que me ayude a escribir el pedazo de código para implementar la lógica de la anterior.
