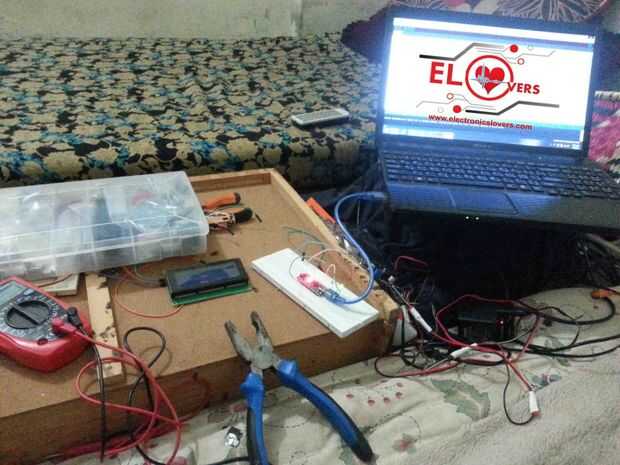

CONTROLADOR DE CARGA SOLAR MPPT BASADOS EN ARDUINO
Para esquemático y código visite mi sitio web Controlador de carga SOLAR MPPT basados en ARDUINO
¿Qué es Mppt (punto de energía máximo seguimiento)?
"utilizamos el algoritmo MPPT para obtener la máxima potencia disponible de módulo fotovoltaico bajo determinadas condiciones"
¿Cómo funciona el MPPT? ¿Por qué el panel solar 150W no es igual a 150 w?
Por ejemplo, usted compró un nuevo panel solar del mercado que pone hacia fuera 7 amperios. cargo está configurado el ajuste de una batería a 12 voltios: 7 amp veces 12 voltios = 84w (P = V * I) has perdido más de 66 vatios - pero pagó de 150 vatios. Que 66 vatios es no va a ninguna parte, pero, s debido a la pobre partido de la corriente solar de la salida y el voltaje de la batería.
Después de usar el algoritmo MPPT podemos obtener la potencia disponible del máximo
Obtiene de la batería es ahora 12 amperios a 12 voltios de potencia de salida es igual a p = V * I p = 12 * 12 = 144w ahora tienes casi 144 watts, y todos están contentos.

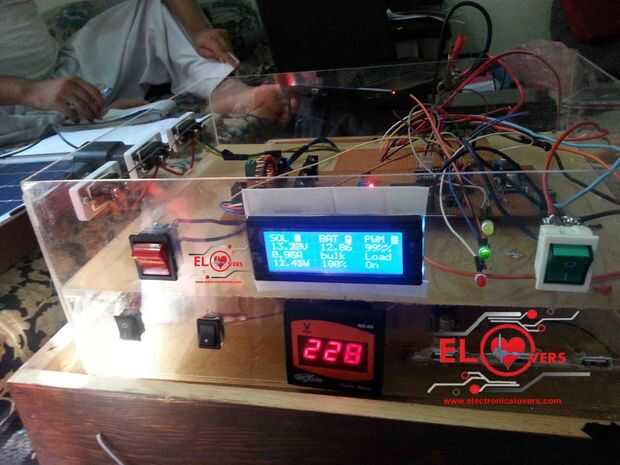

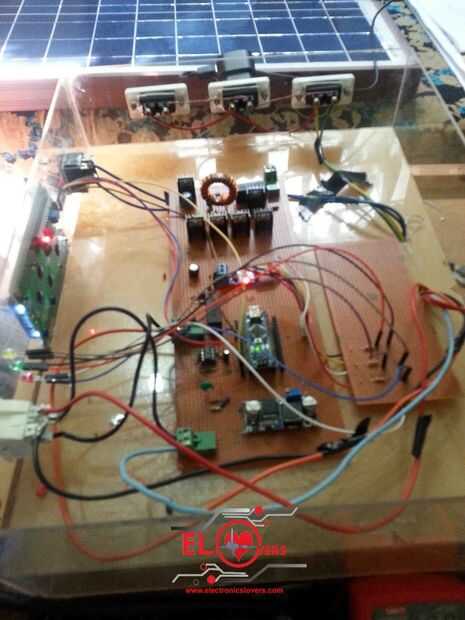

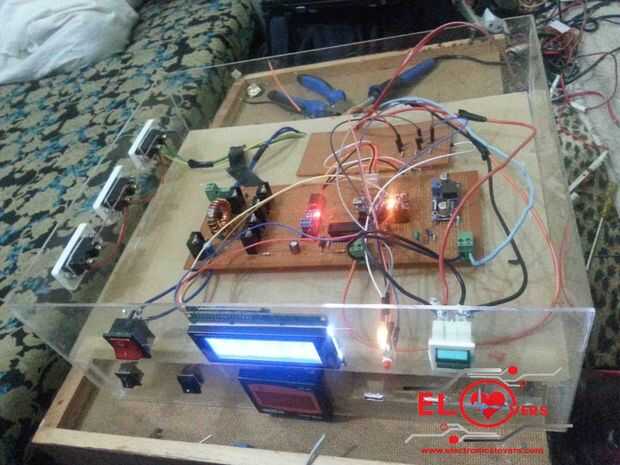

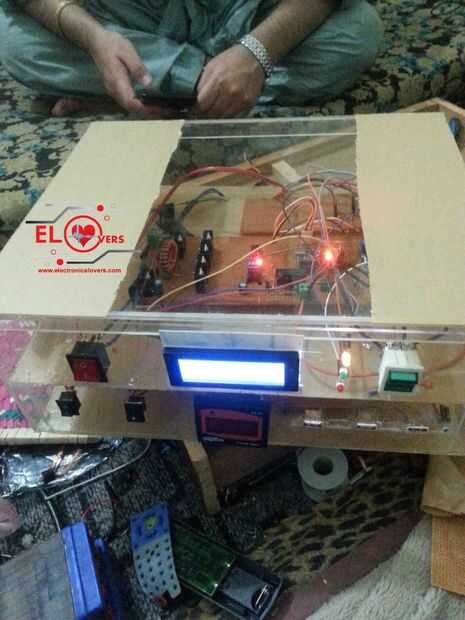

Especificación de la 1 del proyecto que este proyecto se basa en algoritmo MPPT (seguimiento de punto de energía máximo) 2. Indicación del LED para demostrar el punto bajo medio y alto nivel de stat de la carga 3. Pantalla de LCD (20 x 4 caracteres) para la visualización de potencia, corriente, voltaje etc. 4. Tensión de rayos sobrecargas protección 5. Protección para revertir eléctrica flujo 6. Sobre carga y corto circuito de protección 7. Registro de datos a través de Wi-Fi 8 cargar su teléfono móvil, tabletas de cualquier gadgets throug USB puerto eléctrico Especificaciones: 1 voltaje nominal = corriente de entrada de 12V 2 máximo = 5A 3 carga actual apoyo hasta = 10A 4. En voltaje puesto = panel Solar 12 a 24V 5 potencia del panel Solar = 50 vatios

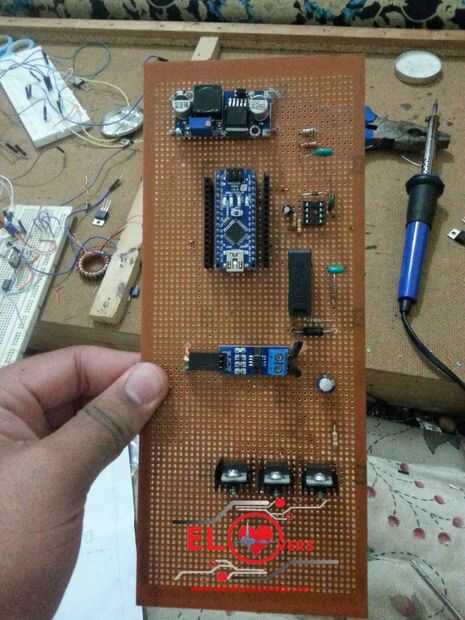

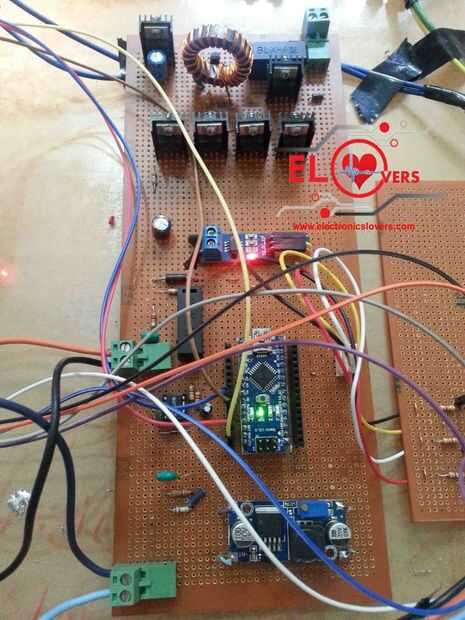

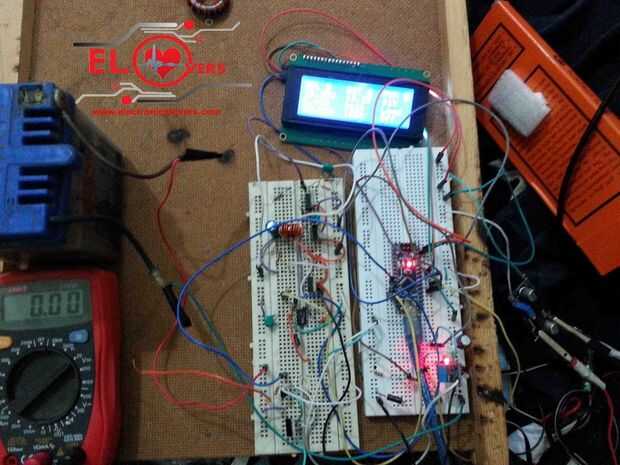

PIEZAS NECESARIAS:
Resistencias (3 x 200R, 3 x330R, 1 x 1K, 2 x 10K, K 2 x 20, 2 x 100 k, 1 x 470K)
Diodo TVS (2 x P6KE36CA)
Arduino Nano
(ACS712-5A) Sensor de corriente
Convertidor Buck (LM2596)
Módulo de WiFi (ESP8266)
Pantalla LCD (20 x 4 I2C)
MOSFET (IRFZ44N de x 4)
Driver MOSFET (IR2104)
3,3 v regulador lineal (AMS 1117)
Transistor (2N2222)
Diodos (IN4148 x 2, 1 x UF4007)
Condensadores (4 x 0.1 uF, 3 x 10uF, 1 x100 uF, 1 x 220uF)
Inductor (1 x 33uH - 5A)
LEDs (rojo, amarillo, verde)
Fusibles (5A)
