El colector es controlado muy simplemente – la temperatura medida por el colector y el agua de calefacción (caldera). Cuando la temperatura del agua en el colector solar es superior a la caldera, controlador enciende la bomba y comienza la transferencia de calor desde el colector al almacenamiento de agua caliente. Cuando disminuye la diferencia de temperatura, se apaga la bomba de circulación. Regulador había descrito aquí, funciona como sigue:
Cuando la temperatura de la diferencia entre el colector solar y el tanque de más de 5 grados, se activa el interruptor. Temperatura es medida y aparece en la pantalla constantemente, pero la diferencia está marcada cada 15 segundos.
Cuando la diferencia de temperatura entre el colector solar y el tanque es de menos de 2 grados, el relé se desactiva. Diferencia había marcada cada 15 seundžių.
Potenciómetro puede pedir cualquier número de 0 a 100, se rodomasekrane. Cuando la temperatura del sensor 3-ber alcanza el relé 2 de interruptores de límite. Temperatura cae por debajo del interruptor de límite se apaga.

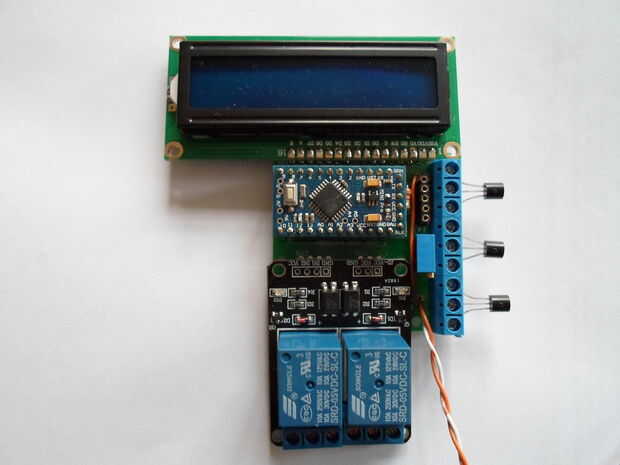

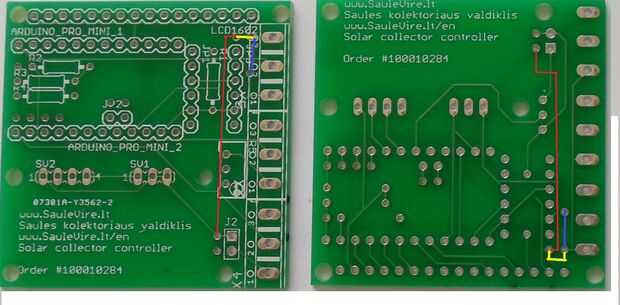

En lugar de los dos sensores (soldadura de las dos resistencias o cortar la placa de la pista) puede conectar otro módulo de relé de 2 canales y los sensores necesarios conexión secuencialmente en un solo cable. Para que el regulador al trabajo después de tales cambios requieren mínimas mejoras al programa.

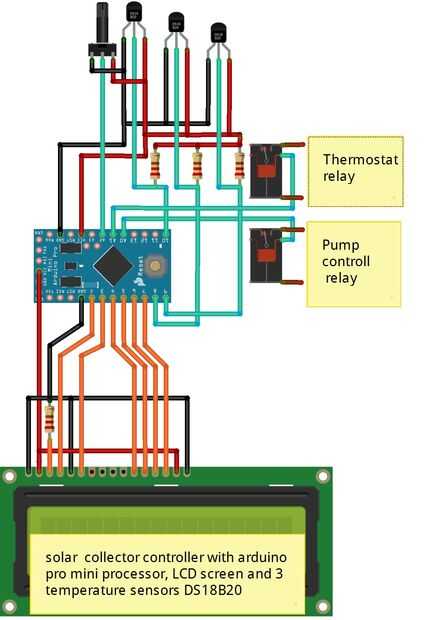

Sensores DS18B20 se pueden conectar 2 o 3 alambres.

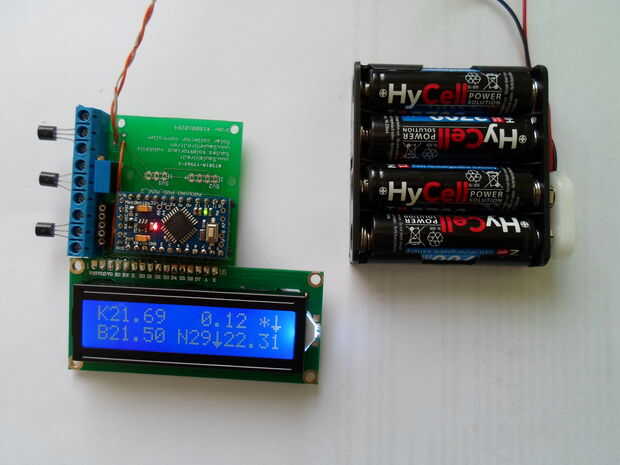

La pantalla muestra la temperatura de la caldera, temperatura del colector, la diferencia de temperatura, sensor de temperatura 3-ber, potenciómetro preajustado temperatura, estado del relé.
