Controlador de Coop de pollo Arduino (5 / 9 paso)

Paso 5: Construcción de la electrónica de Arduino

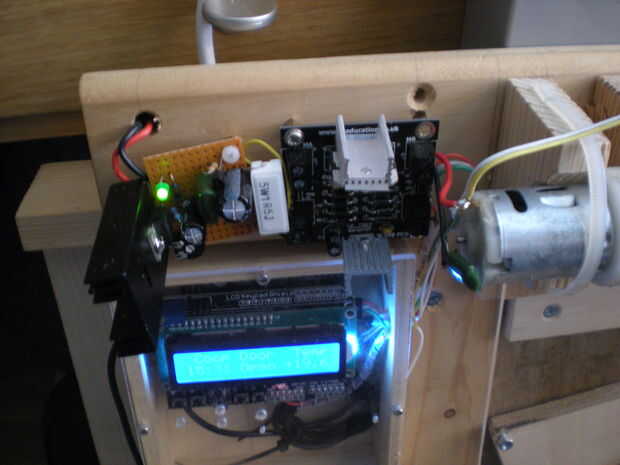

Para aquellos de ustedes que son seguros con un soldador es una tarea relativamente recto hacia adelante.  He adjuntado un esquema completo de la electrónica principal de Arduino.  Básicamente rasguño construido mi principal placa de Arduino excepto el protector de pantalla LCD del teclado - usted no puede ganarles en precio y calidad

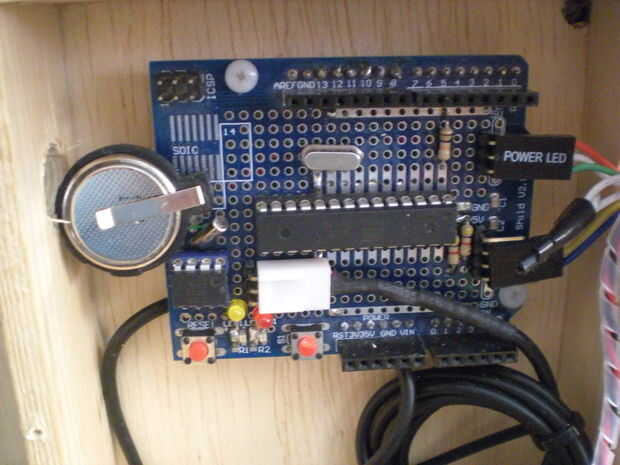

Puede cortocircuitar el trabajo seleccionando algunas placas de prototipado Arduino excelentes que proporciona RTC y conectores para puntas de prueba.  Echale un vistazo a eBay o a otros distribuidores.  La electrónica digital básica debe proporcionar:

  • Tablero Ardunio basado en Atmega328P o Atmega168 (£7-10 libras)
  • Reloj de tiempo real basado en el DS1302 o equivalente (£4)
  • Onewire digital DS18B20 temp sonda térmica (£4)

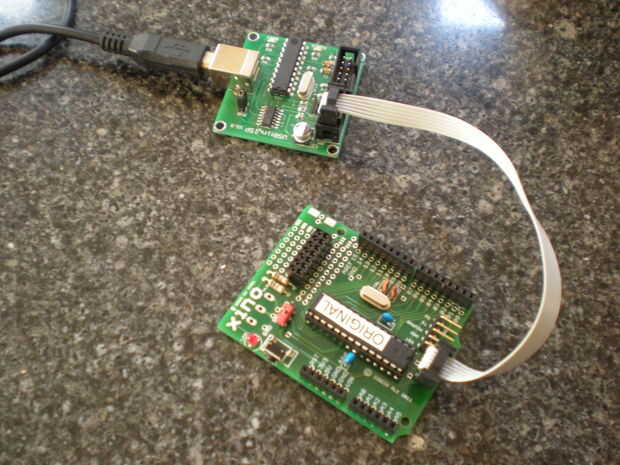

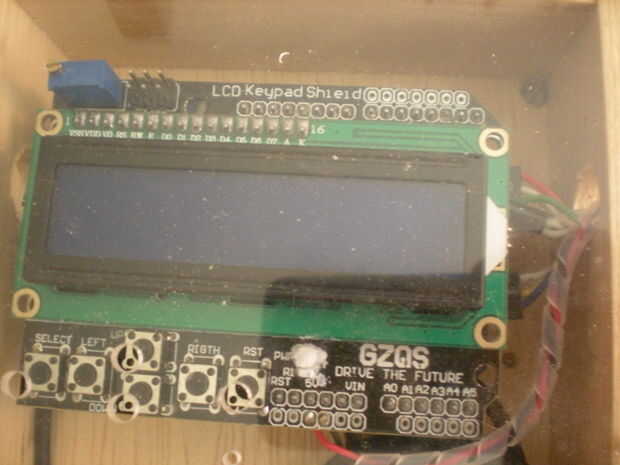

  • Pantalla de módulo de teclado LCD 4 bits 1602 de escudo con una cabecera de ISP para la programación utilizando el IDE de Arduino ver1.0 (£5)
  • Un par de resistencias pull-up y micro interruptores para sensores de puerta, conectores IDC y cable de cinta (£2)
