Controlador de diodo láser (11 / 11 paso)

Paso 11:

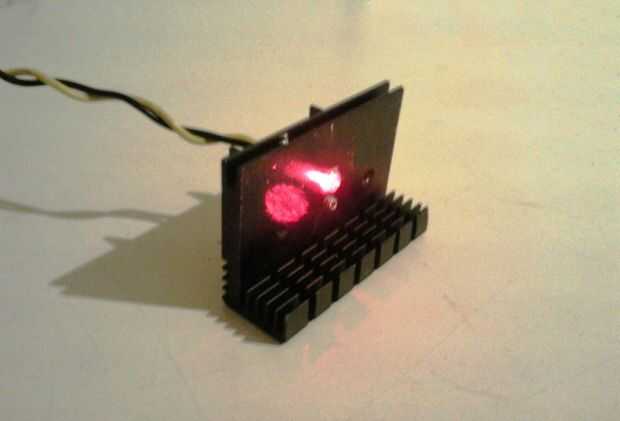

Después de acabado de la caja de LD, antes de la prueba, me he convertido la recortadora en la posición de conducción de corriente mínima. He conectado el módulo de LD al conductor y el mismo conectado a la fuente de alimentación de 6-7V.
He medido el especiales todos los potenciales (la tensión de referencia, la tensión en la entrada el segundo opamp, el voltaje en la fuente del transistor NMOS - lo mismo que el terminal superior de R5, la caída de tensión sobre el LD). Ajusté la tensión de alimentación para 10V. Observación. Tenga cuidado lo que es la tensión máxima de lo opamp! Después de comencé lentamente a girar el potenciómetro, aumenta la tensión sobre el R5 y aumentar la corriente a través de la LD Cuando se alcanza la corriente de disparo de la LD, empieza a la luz. Usted puede fácil astimate el fluyendo actual a través de la LD medir el potencial en el terminal superior de R5 y dividiéndola en R5.
No se debe superar el máximo permitido actual a través de la LD, porque el diodo puede ser destruido.

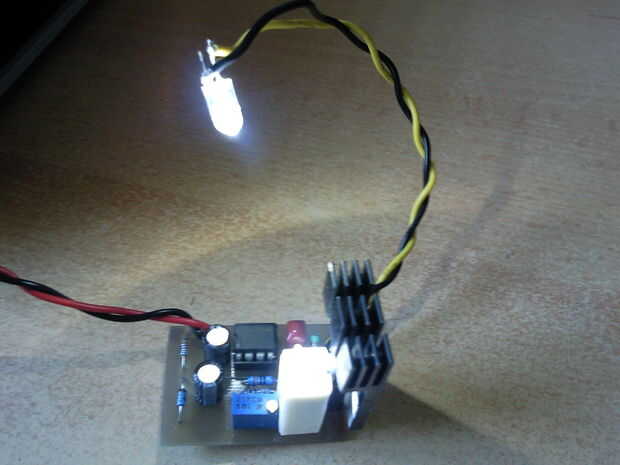

En cambio para conducir los diodos láser, el conductor presentó puede utilizarse también para la conducción de LEDs. La segunda imagen muestra el controlador cargado con LED blanco brillante y se hunde alrededor de 10 mA de conducción de corriente.
Excepto para la conducción de los LDs, LED el controlador de dispositivo se puede utilizar también para generar una estable con la temperatura y suministro y constante en las corrientes del tiempo para diferentes sensores, circuitos de referencia actuales y otros experimentos eléctricos y físicos. Importante para ello es que diodo Zenner estable sobre el voltaje de la temperatura. El opamp solicitada tienen parámetros temperatura deriva y desplazamiento muy pequeño. R5 debe ser elegido con TCR pequeño.
Otra aplicación posible:
Con el tiempo los aficionados de electrónica recogen un montón de diferentes diodos. Entre ellos son mucho los diodos Zenner. A veces es imposible leer sus etiquetas y saber cuál es su voltaje. El conductor actual constante presentado puede utilizarse para su verificación medición y funcionalidad. El potenciómetro debe dado vuelta, que ~ 1mA corriente está fluyendo - será la tensión en el terminal superior de R5 ~ 10mV. El diodo Zenner debe conectarse en el lugar de la LD, pero de manera inversa (el cátodo conectado al alambre de suministro, el ánodo terminal para el cable que viene del transistor NMOS). Se medirá la caída de voltaje sobre el diodo Zenner. Controlar constantemente el voltaje sobre el diodo Zenner, la corriente se incrementará hasta que el voltaje sobre el diodo Zenner es estable. Se trata de su voltaje. Para poder medir la amplia gama de diferentes diodos Zenner, la tensión de alimentación debe ajustarse como máximo posible (Recordad el máximo voltaje permitido de la viruta del opamp!). Si se mide la caída de tensión en el diodo Zenner es ~0.5-0.7V, que significa - falso está conectado. Sus terminales deben ser cambiadas.
