Paso 3: Diseño de PCB
He utilizado el siguiente enfoque:
El PCB está diseñado por el uso de dos capas conductoras: inferior y superior. Si usted quiere pedir el PCB en la fab, puede usar doble tecnología del metal. He utilizado el método DIY de la transferencia de toner y mi PCB es de solo metal (sólo el metal capa inferior). Las conexiones de la capa superior del metal son sustituidas por puentes de alambre trivial. Un archivo PDF preparado para la transferencia de toner "litografía" está disponible también para descargar.

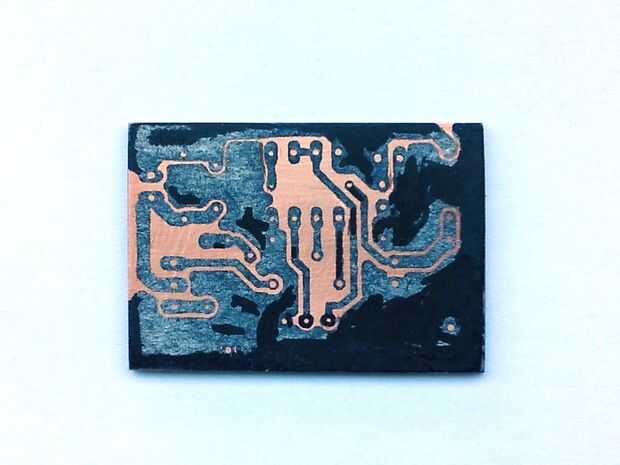

Una imagen del PCB con el toner transferido y retocadas DVD resistente al marcador se muestra en la fotografía.

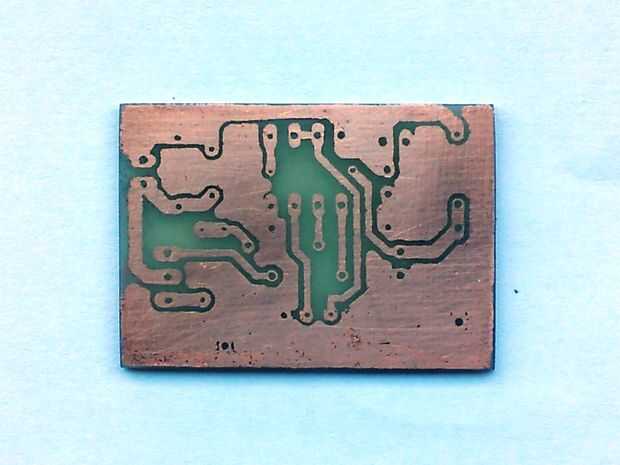

También se aprecia el mismo PCB después del grabado.
