Controlador de DJ MIDI de estilo arcade (2 / 9 paso)

Paso 2: diseño

Una vez que había de origen mis bits he destripado el controlador y averiguado cuánto espacio necesito para el trazado de circuito, y la profundidad fueron los botones debajo de la superficie.

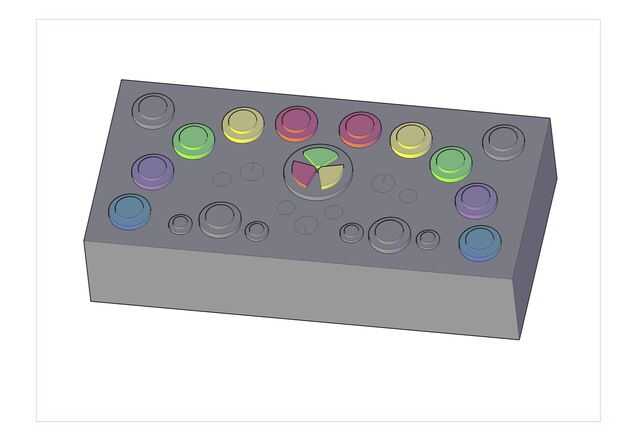

Senté delante AutoCAD y diseñado, rediseñado, rediseñado... luego rediseñado nuevamente. Finalmente aterricé en algo compromiso que yo estaba feliz todos mis requisitos... o al menos fue un buen compromiso. El CAD se muestra no está realmente terminado... este fue como mi versión 4 así que no podía ser molestado para dibujar en los detalles.
