Controlador de DJ MIDI de estilo arcade (3 / 9 paso)

Paso 3: Cortar la carcasa

No está en mi dibujo del CAD pero queria algunos de los bordes de la curva. No estaba demasiado preocupado sobre las cabezas de tornillo/perno en Mostrar.

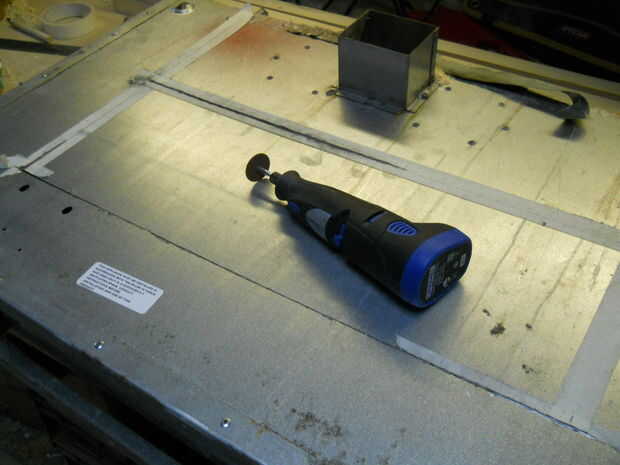

Tengo un Dremel que utilizaba para cortar el metal, pero tiene edad, así que quería hacer cortes como pocos como sea posible. Decidí cortar la parte superior/delantera/trasera como una sola pieza, lados o inferior que otra y dóblelos en forma.

Había quitado un gran calentador gas metal desde mi salón recientemente así que había un montón de chatarra para trabajar con... Creo que estaba usando acero de 1mm, pero no estoy seguro.

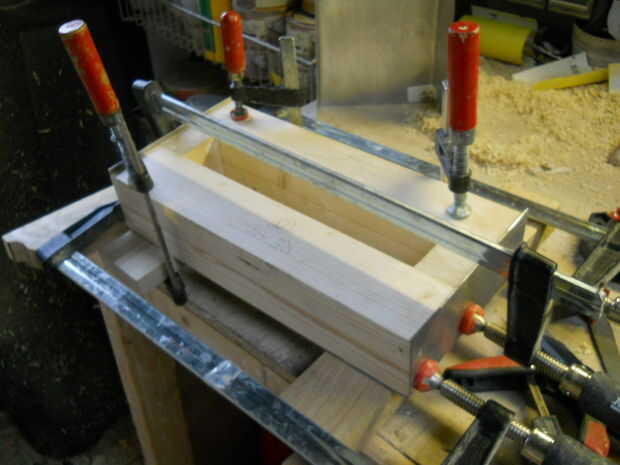

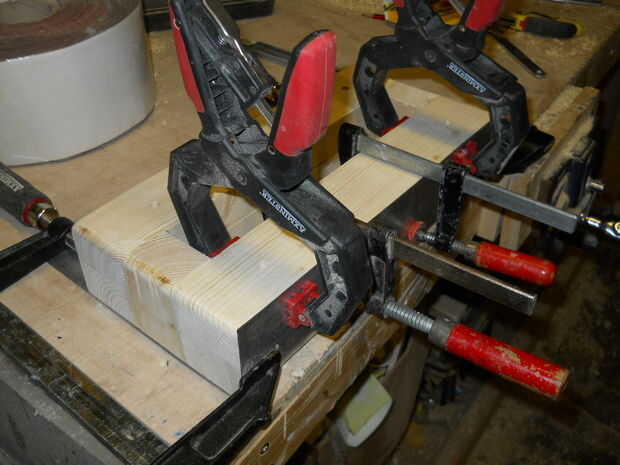

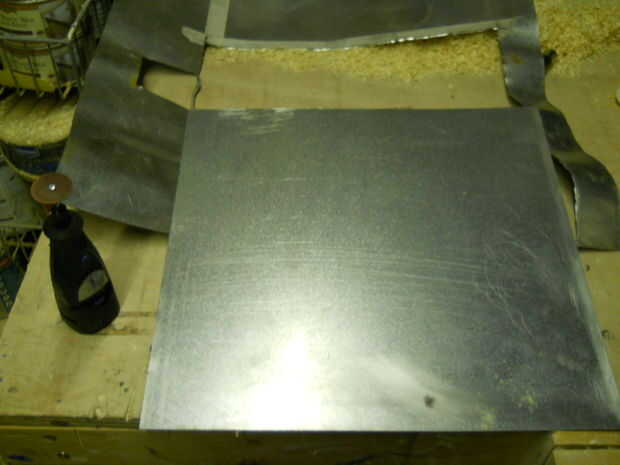

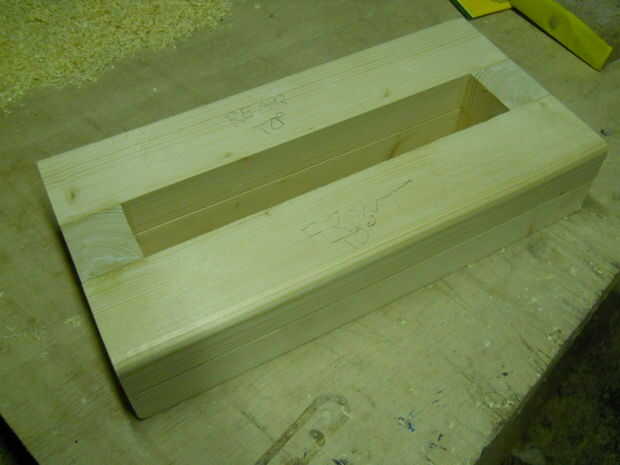

Hice una plantilla para la cubierta de algunas coníferas que tuve chutando alrededor. Entonces dibujé cada pieza sobre el metal con un poco extra en los bordes podría salirse con ello... esto podría conseguir cortado más adelante.

Luego recorto con mi Dremel... ya que es una basura lo poco que podría cortar solamente un par de pulgadas en cada carga esto tomó edades sangrientas. En serio... Hice estos mientras estaba esperando la batería se cargue... que es tiempo!

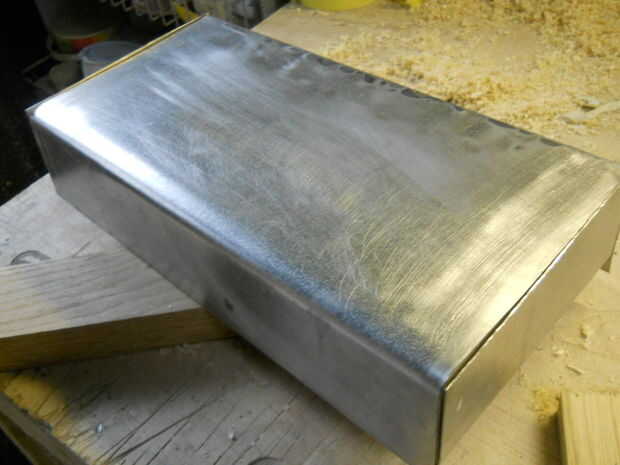

Después de eso yo simplemente laminado en las piezas alrededor de mi plantilla para poner los codos. Esto era aceptable en los bordes con curvas pero realmente luchaba con la plaza en el borde trasero superior por lo que hubo unos pedacitos irregulares y abolladuras (desde donde pensaba que sería una buena idea usar un martillo!)
