Paso 6: Chapucero las eléctricas

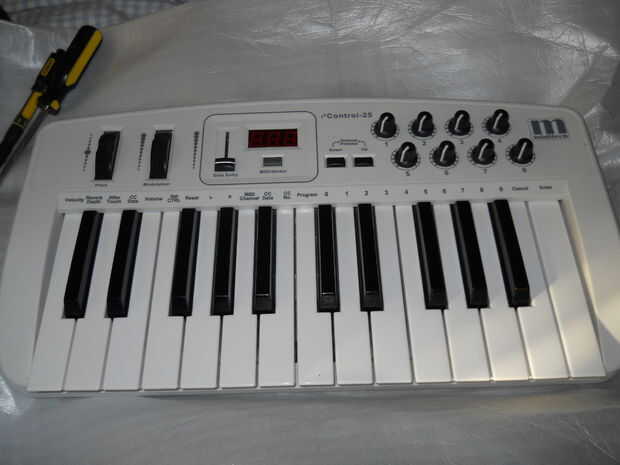

Tenía 25 teclas para poder cambiar con botones, un montón de diales rotatorios, fue alimentado por bus USB y un pedal de entrada. La entrada de footswitch significó sólo pude conectar vía gato y cualquier cosa con un interruptor de convertirse en un disparador de MIDI!

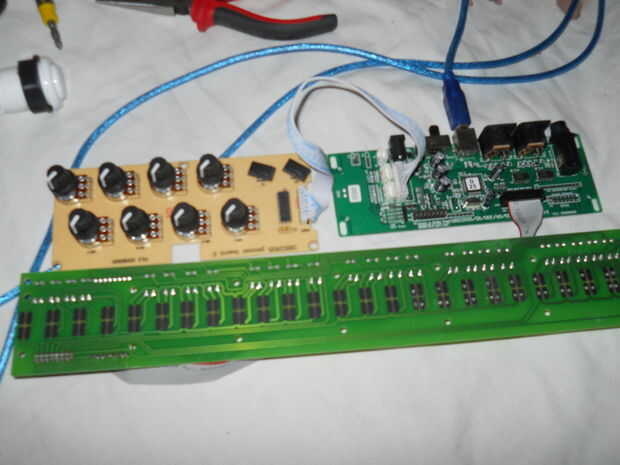

Me tomé mi tiempo desarmarla, teniendo cuidado de no romper nada importante. Una vez que había rayas de la carcasa y teclas de apagado I quita la exhibición de LED y las ruedas de pitch/mod de la placa de circuito principal... todo lo que necesitaba era todavía aparece en mis equipos MIDI monitor por lo que dejó.

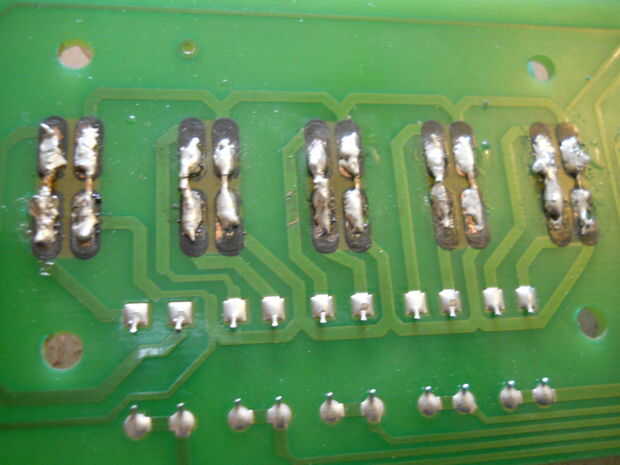

El siguiente problema fue cableado mi interruptores en el tablero de circuito de teclados. Yo sólo tocó el violín con un poco de alambre mirando un monitor MIDI en el ordenador hasta que lo dijo que una tecla. Cada uno de los detonantes claves era de 4 almohadillas, y encontré que si rascar el grafito y 3 o 4 de ellos se cruzan, se envía una nota.

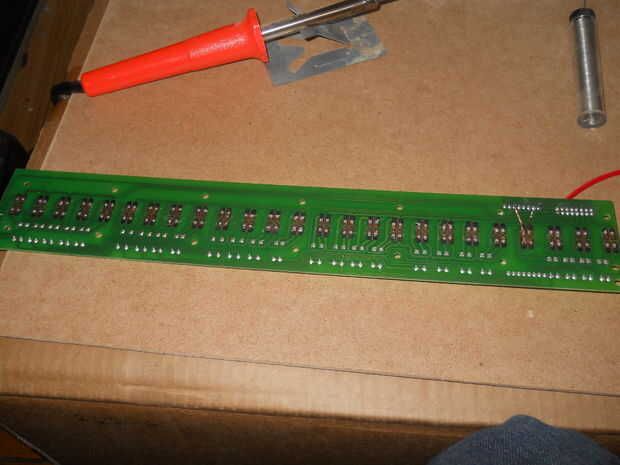

He perforado a través de las almohadillas de rayados en el circuito, asomó un poco de alambre, atrás en el agujero junto a él, luego le da un punto de soldadura. Luego tienes cortado el exceso con una Dremel. Fue un poco crudo, pero hizo el trabajo y no va a ceder si consiguió golpeó sobre. Necesitaba todos 25 teclas para trabajar así que tomo mi tiempo y no intentó nada naufragio!
Para los mandos rotativos dremelled de las perillas no quería utilizar y éste envía el monitor MIDI mental. Así que traté de ser inteligente y omitir algunas cosas en el circuito... luego fui más mental! Después de unas horas de no solucionar esto admitió la derrota y ahora estoy mirando ebay otra vez para un segundo teclado a desgarrarse... Actualizaré el instructable cuando he clasificado hacia fuera. Para cualquier persona hacer esto que es tan inútil como mí... no trate de ser inteligente! Deje todo en su lugar y mover las perillas cortándolos y extender con cable de las terminales.

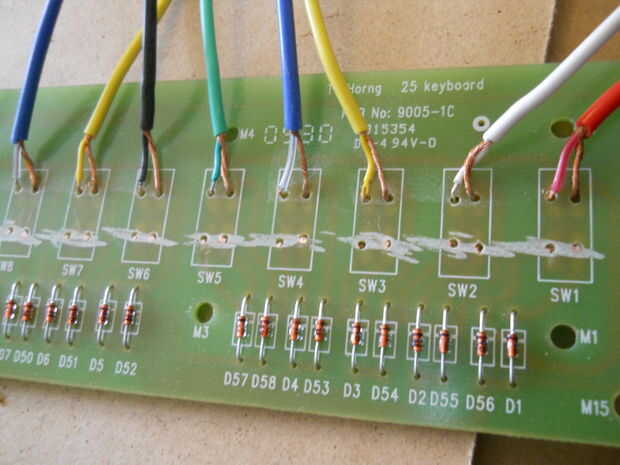

Los botones tienen soldados en una vez que se montaron los circuitos en el caso.
