Paso 3: Hardware - configuración de Launchpad
Este proyecto requiere una cierta configuración de su Launchpad.
Asegurarse de que usted no soldar en el oscilador de cristal opcional! Tenemos que usar esos pines como entradas!
Retire los puentes que conectan los LEDs de pasadores P1.0 y P1.6.
Para el Launchpad Rev 1.4 y mayores:

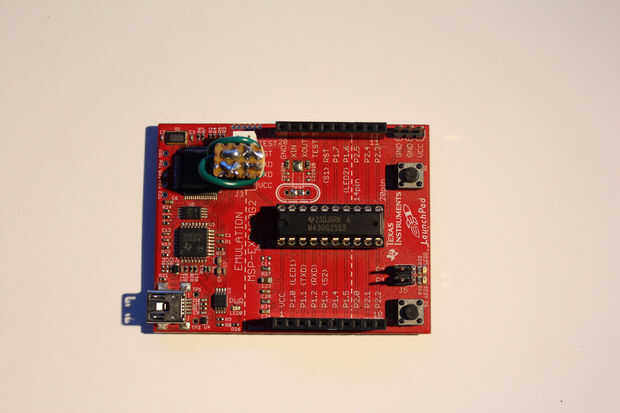

Usted puede notar en las revisiones mayores de la plataforma de TI como que estoy usando, Pin 3 está etiquetado como TXD (transmitir datos) y el Pin 4 está etiquetado RXD (recibir datos). El problema con esto es que en el MSP430G2553, estos pernos se cambian! PIN 3 realmente funciones como las funciones como el TXD RXD y Pin 4. Que significa en orden para nuestro circuito funcione correctamente, necesitamos hilo cruzado los puentes ubicados en la esquina superior derecha del tablero para que el pasador con TXD en la tarjeta está conectado y el RXD RXD en el tablero está conectado con el TXD. En este paso también detallo cómo construir una tabla de cruce. Esto afecta sólo a la revisión de Launchpads 1.4 y mayores.
Para el Launchpad Rev 1.5 y posteriores:
A partir de Rev 1.5, lo hicieron para que puedan utilizar los puentes incluidos para permitir que la UART en el MSP430G2553. Esta entrada del blog tiene una sección que detalla cómo hacerlo. Es necesario activar los puentes hacia los lados.
Cómo construir la tabla de cruce:
Materiales:
- Cabeceras de mujer (2 piezas, 1 X 2)
- Pequeño trozo de protoboard
- Cable de conexión

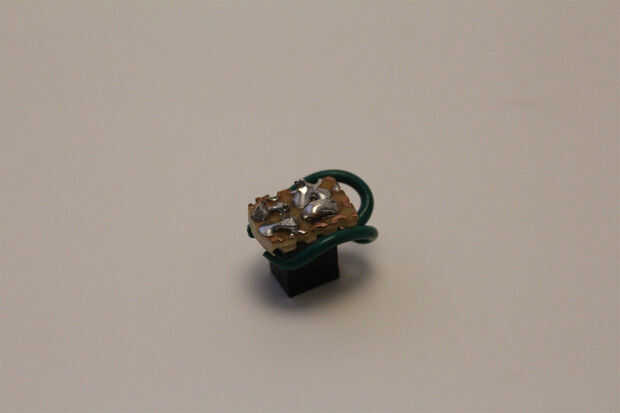

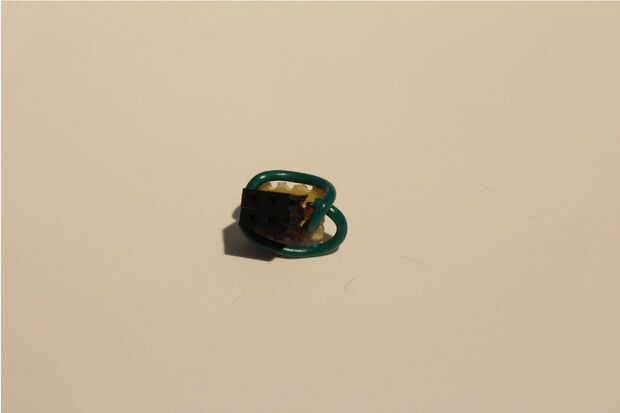

Haz un pequeño trozo de protoboard, algunos encabezados femeninas y algunos cables de conexión. Utilice la herramienta giratoria para cortar secciones de 1 X 2 de cabecera de la mujer. Soldar los encabezados femeninos sobre el tablero para que encajan en los pernos de la cabecera TXD/RXD. Soldar los cables que se cruzan las conexiones y listo! Para más instrucciones, mira las fotos que he incluido. Ahora puede confiable utilizar el hardware UART en el microcontrolador principal para comunicarse con el ordenador!
