Paso 6: Hardware - construir las tablas de la perilla de botón de control deslizante
Esta sección es bastante un atrapatodo para varios tableros que alojar controles y muestra cómo soldar cables a un potenciómetro. Los botones se sueldan en sus propios tableros poco montados en espaciadores de madera y tienen el externo botones pegan a ellos. Ver las fotos para una mejor explicación. El codificador rotatorio es también montado en su propio tablero pequeño y luego pegado a la parte frontal. Los deslizadores y potenciómetros simplemente tienen terminales soldadas en sus pernos y luego shrinkwrap sobre ellos para evitar cortocircuitos.
Materiales:
- Interruptores de botón táctiles (X5)
- 10 kOhm, potenciómetros lineales (X11)
- 10 kOhm, potenciómetros de diapositiva lineares (x 2 mediano, x1 X-grande)
- Encoder rotativo con pulsador (x1)
- Protoboard
- Cable de conexión
- 1/4 de calor shrinkwrap de tubos (opcional)
Construir las tablas de botón
Para construir las tablas de botón, es necesario cortar las tres piezas del protoboard. Medida antes de cortar y ver cuánto vas a tener que acomodar los cables y botones, así como los separadores que vamos a utilizar para fijar el panel frontal. También tener en cuenta el espaciado de los botones e intenta conseguirlos centrado tanto como sea posible bajo el botón del panel. Debe haber dos placas que tienen dos botones y una tabla que tiene un botón (o una tabla larga que tiene todos los botones en ella, pero no tenía un pedazo bastante grande de protoboard).
Mis piezas vinieron a medir 2 1/4" 11/16" (para los tableros de 2 botones) y 1 1/4" 5/8" (para un botón de tablero).

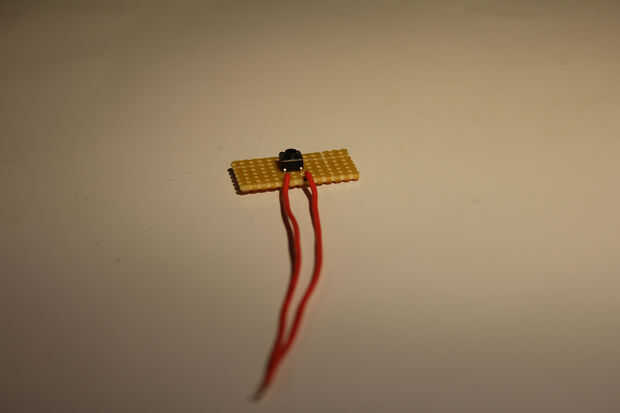

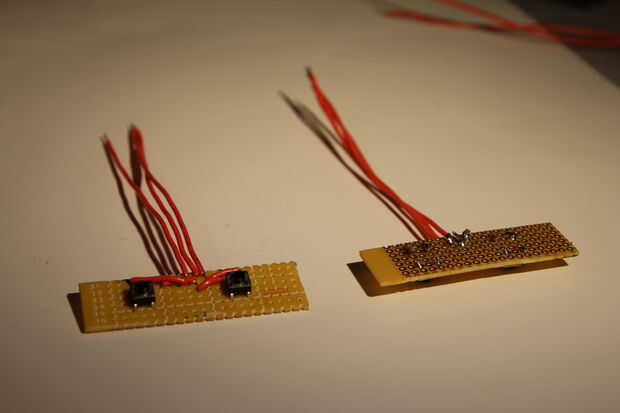

Los botones de la soldadura en, asegúrese de que saber cuales pines están conectados cuando presionado y no presionado. Entonces, la soldadura de tres cables a los tableros de dos botones y dos cables para el tablero de un solo botón. Asegúrese de que estos serán tiempo suficiente para la instalación final. Los cables de los dos tableros son tierra, botón 1 y botón 2. La soldadura de conexiones a tierra a un lado de cada botón y luego soldar los otros dos cables, uno al lado de cada botones enfrente de la conexión a tierra. Ver las fotos para más detalles. Asegúrese de dejar espacio a cada lado y en el centro para separadores que utilizaremos para unir las tablas en el panel delantero.
Construir el tablero de codificador rotatorio

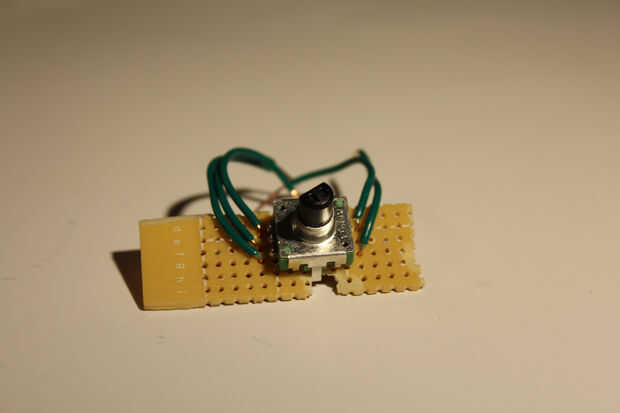

Para construir el tablero de codificador rotatorio, usted necesita cortar un pedazo de protoboard que acomodará el codificador (solo corte las secciones donde se encuentran las clavijas de montaje), los cinco hilos en que necesitamos soldar, así como los separadores de dos a cada lado que vamos a usar para montar el codificador al panel frontal.
El codificador en la soldadura y simplemente conectar cables a cada uno de los pernos. Asegúrese de que son lo suficientemente largos para que llegará a la placa principal durante el montaje final.
Soldar los cables a los potenciómetros

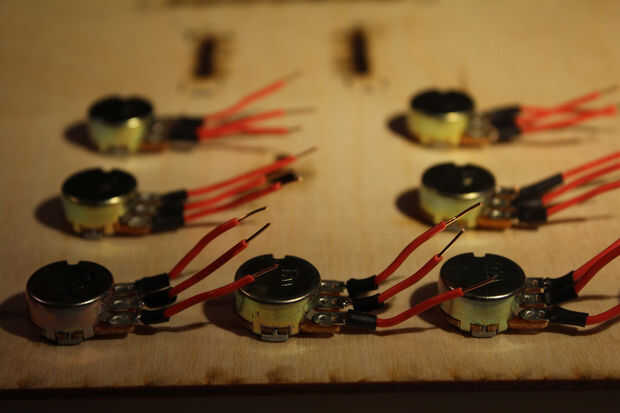

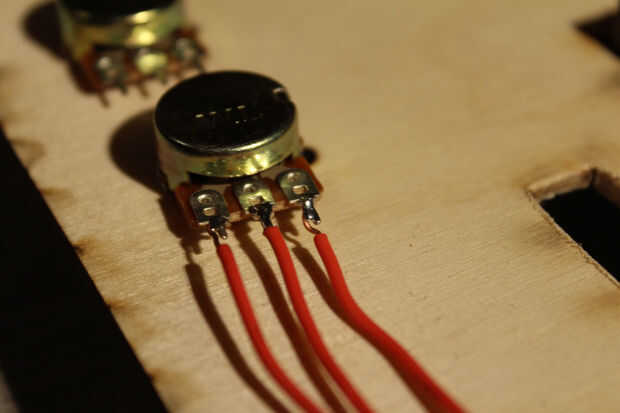

En este paso será soldar los cables a los potenciómetros ya que será montado en el panel. Esto puede conseguir bastante tedioso así que prepárate! Mi método preferido de hacer esto es retorcer el cable y luego colocarlo sobre el perno del potenciómetro para soporte físico, entonces soldadura en y finalmente Deslice algunos tubos shrinkwrap en la conexión para que se vea limpio y para evitar posibles cortos circuitos. Este proceso se detalla en los cuadros. Simplemente calentar la tubería shrinkwrap para hacer encoger. Utiliza un calentador de espacio del super alta tecnología, acaba de encontrar algo que funcione! Tenga en cuenta que he utilizado el panel frontal para sujetar todos los potenciómetros en lugar mientras que soldar cables en ellos. Repita este proceso para los potenciómetros de la diapositiva. Asegúrese de que los cables sean lo suficientemente largos para alcanzar durante el montaje final.
Montaje de todo
Ahora montaremos todo el panel frontal.

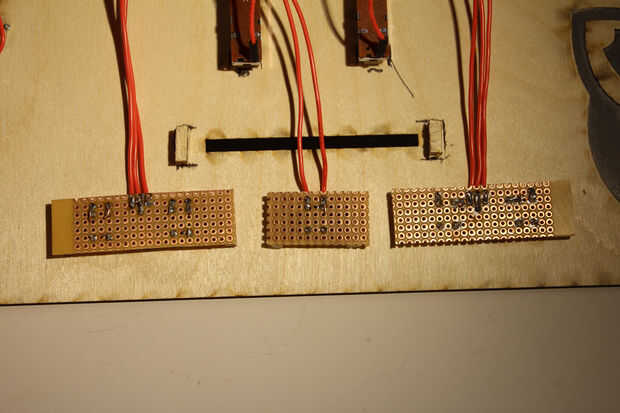

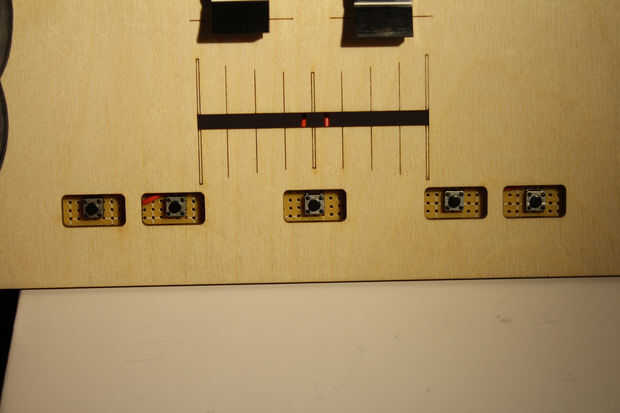

Para los tableros de botón, cortar unos trocitos de madera para actuar como espaciadores y pegamento para las juntas de botón en cada lado de los botones y en el centro. Luego, pegar estas tablas debajo de los orificios de abertura para los botones, asegurándose de que los botones lo más posibles del centro. Mira las fotos para ver cómo había colocado todo. Cuando esté satisfecho con su posición, puede pegar las tapas de botón de madera directamente a los botones. Utilizar una muy pequeña cantidad de pegamento para que no afectar el funcionamiento del botón!
El codificador rotatorio puede simplemente pegar directamente en el panel frontal sin cualquier espaciadores. Asegúrese de que el mando tendrá suficiente espacio para empujar hacia abajo para la funcionalidad de botón!
Montar los potenciómetros rotativos con la arandela y la tuerca provista, apriete para que no giran mientras que convertirlos.
Los diapositiva los potenciómetros tienen orificios de montaje del tornillo, pero opté por simplemente pegar en su lugar. Alinee los cuidadosamente para que el regulador puede ir a través de su rango completo de movimiento. Asegúrese de que el fieltro protector de la tira los bordes de la olla de diapositiva x-grande donde usted va ser pegado o bien no pegue con eficacia (créeme). Use espaciadores de madera un par para que el regulador no sobresale tanto desde el panel frontal. Ver las fotos para más detalles.

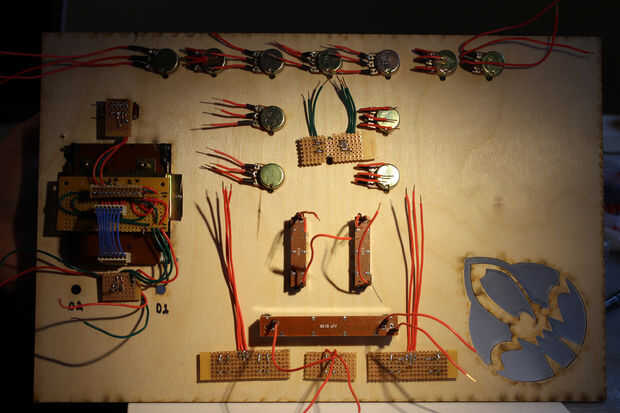

Debe tener la mayoría si no todos los controles montados en el panel frontal ahora! Finalmente está comenzando a parecerse a un controlador de DJ!
En el siguiente paso, nos la transición hacia el firmware de este proyecto antes de que termine de construir el hardware. Esto por lo que no tenemos que ser un contorsionista más adelante a insertar el ICs en el tablero principal. Para colocar el soldador para un poco, respirar aire fresco y llegar a la codificación!
