Controlador de escena de Halloween (2 / 6 paso)

Paso 2: Relés de estado sólido, salida de Arduino y caja de enchufe

En este paso conectamos el receptáculo relés y salida de estado sólido. Ten cuidado que no nada de lo que puede ocurrir un cortocircuito hacia fuera tienen. Lo secundario es el siguiente:

  1. Corte una muesca alrededor ¼"(60 mm) de cuadrados para permitir que los cables en el exterior de la caja de salida.
  2. Corte de 12"(30 cm) del enchufe del cable de extensión corta (o hacer tu propio cable corto con un enchufe).

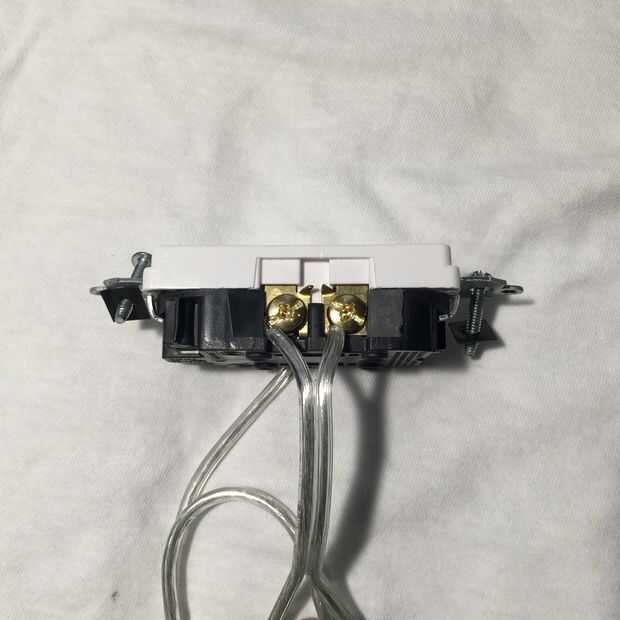

  3. Conecte la línea común de la corta extensión al receptáculo de salida.

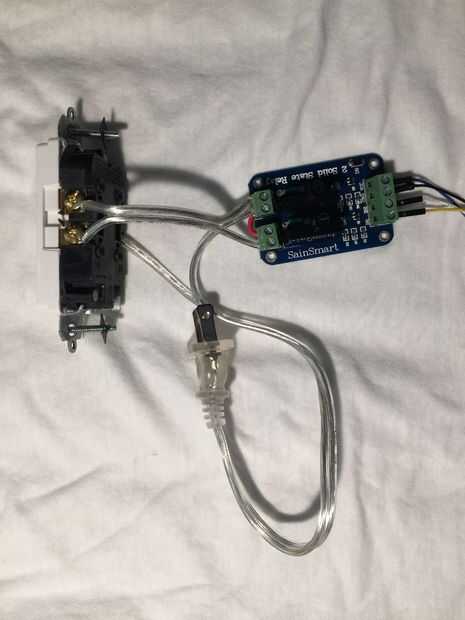

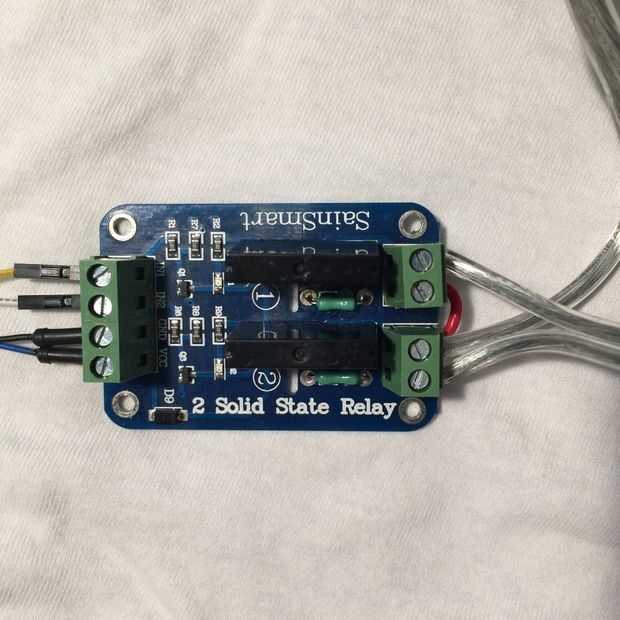

  4. Coloque la otra línea del cable de extensión corta a uno de los relés de estado sólido y añadir un puente corto a otro relé.

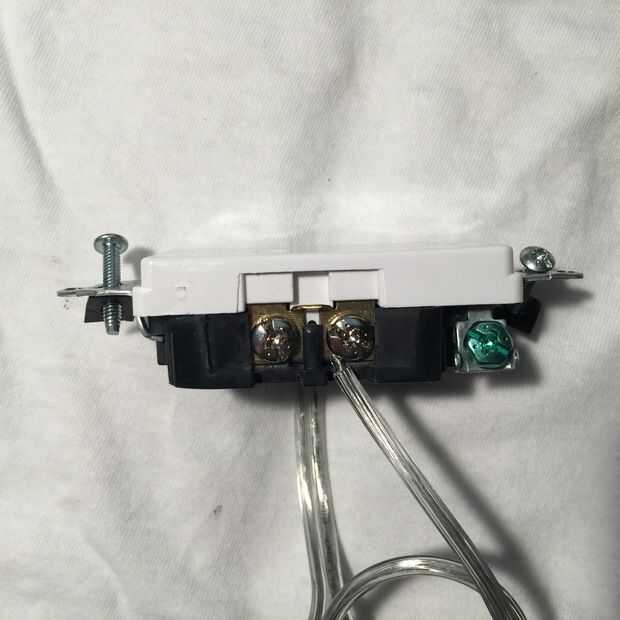

  5. Conecte un cable corto de cada relé de estado sólido para cada uno de los receptáculos de la salida.
  6. Conecte 4 cables de puente desde el relé de control. Éstos deben ser lo suficientemente largos para alcanzar el Arduino que se montarán en el exterior de la caja de salida.

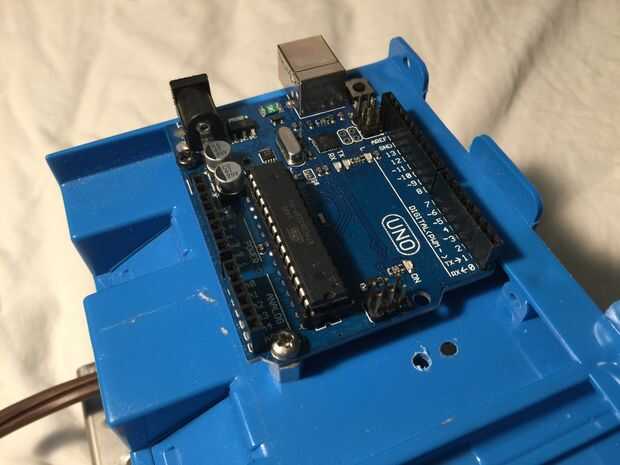

  7. Conectado el Arduino en el exterior de la caja de salida.

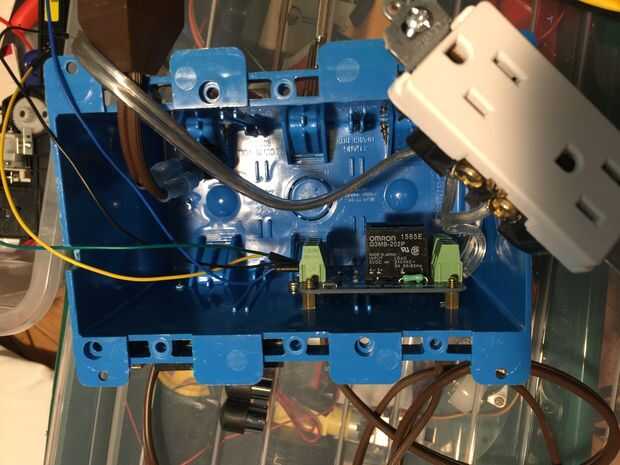

  8. Conecte el relé de estado sólido a la caja mediante unos separadores.
  9. Conecte la fuente de alimentación USB y el cable de extensión corta para la extensión.

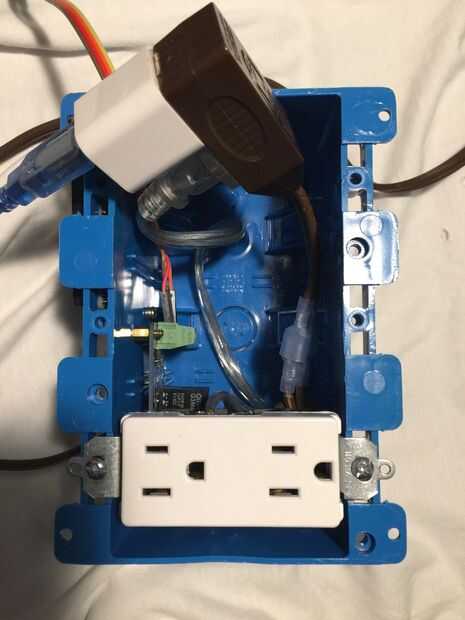

  10. Coloque con cuidado la fuente de alimentación y cables en la caja de salida.

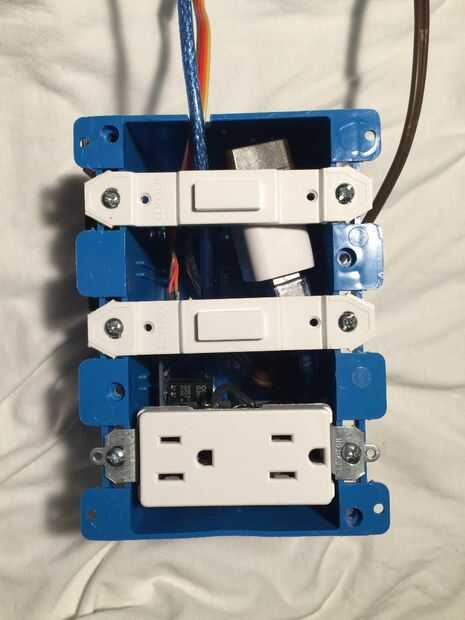

  11. Conecte ambos insertos en blanco a la caja de salida.
  12. Recorren ambos los cables para el Arduino y el cable USB la muesca.

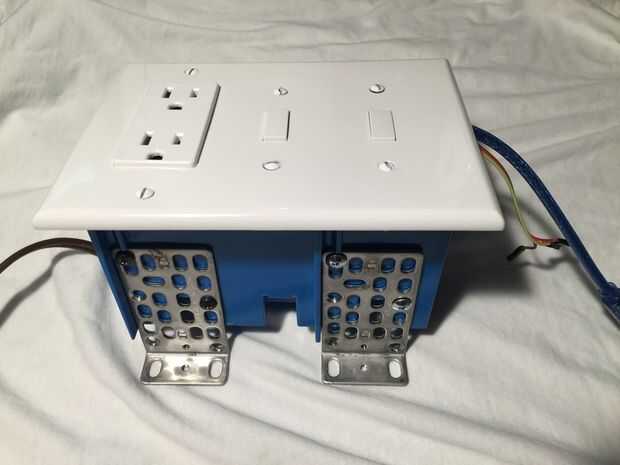

  13. Fije la placa de pared para la caja de salida.
